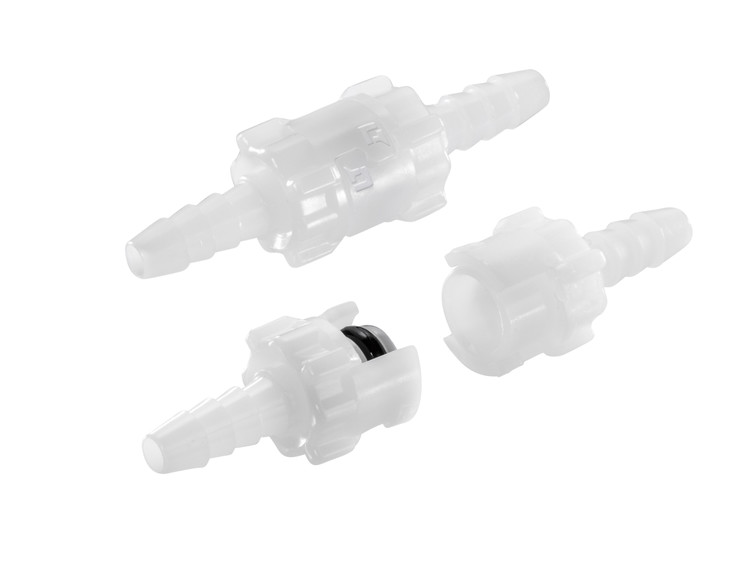

10AC & 10PP Series Coupling


10 Series - 1/16" Flow Size


10AC 커플링은 내구성이 좋은 내추럴 아세탈 열가소성 플라스틱으로 제작되며,

10PP 커플링은 의료용 등급의 감마 멸균이 가능한 Polypropylene으로 제작됩니다.

아세탈 커플링은 대부분의 약 화학물질에 내성이 있으며, 오랜 시간 사용해도 문제가 없도록 제작되며, Polypropylene 커플링은 보다 뛰어난 내 화학성을 제공합니다.

이 두 재질 커플링 모두 직관적으로 사용이 가능하며, 새롭게 향상된 "쉽게 잡을 수 있는 몸통"이 적용되었고, 10AC와 10PP 커플링 모두, 다른 비슷한트위스트 잠금 타입의 커플링 뿐만 아니라, 서로 상호 체결이 가능합니다.


성능 범위 & 재질 및 구조
  10AC 성능 범위
  10AC 재질 및 구조
작동 압력
 진공에서 100psi(6.9bar)까지
몸통과 끝단
 아세탈 (POM)
온도
 -40°C ~ 82°C
내부 밸브
 아세탈 (POM)
유량 용량
 1/16"
내부 밸브 스프링
316 스테인레스 철


오링
FDA 및 NSF 등급의 Buna-N (다른 재질 사용 가능)


잠금 슬리브
아세탈 (POM)
10PP 성능 범위10PP 재질 및 구조
작동 압력진공에서 100psi(6.9bar)까지
몸통과 끝단의료용 등급의 Polypropylene
온도C2179
내부 밸브 의료용 등급의 Polypropylene
유량 용량 1/16"
내부 밸브 스프링316 스테인레스 철


오링 Peroxide 처리된 EPDM (다른 재질 사용 가능)


잠금 슬리브 아세탈 (POM)
10AC & 10PP 공기 / 물 유량
공기 유량


물 유량



Q = 분당 갤런 단위 유량

Cv = 평균 유량

ΔP =  커플링 통과 압력 차

S = 액체의 비중


* 유량의 범위

아래 데이터는 LinkTech 커플링의 액체 유량을 나타냅니다. 각각의 커플링 조합은 실온(21°C)에서 테스트 되었습니다.


10AC 시리즈 커플링에 대한 Cv 값

Socket
10AC-PB2-01
10AC-PB2-02
10AC-PB3-01
10AC-PB3-02
10AC-S2-01
0.03
0.03
0.03
0.03
10AC-SB2-01
0.03
0.03
0.03
0.03
10AC-S2-02
0.03
0.19
0.03
0.19
10ACV-SB2-02
0.03
0.08
0.03
0.08
10AC-S3-01
0.03
0.03
0.03
0.03
10AC-SB3-01
0.03
0.03
0.03
0.03
10AC-S3-02
0.03
0.19
0.03
0.19
10ACV-SB3-02
0.03
0.08
0.03
0.08


10PP 시리즈 커플링에 대한 Cv 값

Socket
10PP-PB2-01
10PP-PB2-02
10PP-PB3-01
10PP-PB3-02
10PP-S2-01
0.03
0.03
0.03
0.03
10PP-S2-02
0.03
0.19
0.03
0.19
10PP-S3-01
0.03
0.03
0.03
0.03
10PP-S3-02
0.03
0.19
0.03
0.19


Panel Mount Size

　
Panel Opening
Max Panel Thickness
Min Panel Thicknes
Socket
0.438"
0.21"
0.03"
Plug
0.438"
0.21"
0.03"


Panel Nut Hex Size
Panel Nut Thread
1/2"
7/16"-24UNF


ㅣ10AC Series Socket

   1. In-Line Hose Barb Socket





Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
10AC-S2-01
10ACV-SB2-01
1/16" ID
1.6mm ID
0.90"
0.48"
0.48"
10AC-S2-01BLK
10ACV-SB2-01BLK
1/16" ID
1.6mm ID
0.90"
0.48"
0.48"
10AC-S2-02
10ACV-SB2-02
1/8" ID
3.2mm ID
0.90"
0.48"
0.48"
10AC-S2-02BLK
10ACV-SB2-02BLK
1/8" ID
3.2mm ID
0.90"
0.48"
0.48"


   2. Panel Mount Hose Barb Socket





Non-ValvedValvedTube SizeMetric TubeLengthWidthHeight
10AC-S3-0110ACV-SB2-011/16" ID1.6mm ID0.90"0.50"0.58"
10AC-S3-01BLK10ACV-SB2-01BLK1/16" ID1.6mm ID0.90"0.50"0.58"
10AC-S3-0210ACV-SB2-021/8" ID3.2mm ID0.90"0.50"0.58"
10AC-S3-02BLK10ACV-SB2-02BLK1/8" ID3.2mm ID0.90"0.50"0.58"

   3. In-line Hose Barb Socket, No Sleeve




Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
10AC-S2-01NS
10ACV-SB2-01NS
1/16" ID
1.6mm ID
0.90"
0.32"
0.32"
10AC-S2-01NSBLK
10ACV-SB2-01NSBLK
1/16" ID
1.6mm ID
0.90"
0.32"
0.32"
10AC-S2-02NS
10ACV-SB2-02NS
1/8" ID
3.2mm ID
0.90"
0.32"
0.32"
10AC-S2-02NSBLK
10ACV-SB2-02NSBLK
1/8" ID
3.2mm ID
0.90"
0.32"
0.32"


ㅣ10AC Series Plug

   1. In-Line Hose Barb Plug






Non-Valved
Tube Size
Metric Tube
Length
Width
Height
10AC-PB2-01
1/16" ID
1.6mm ID
0.75"
0.48"
0.48"
10AC-PB2-01BLK
1/16" ID
1.6mm ID
0.75"
0.48"
0.48"
10AC-PB2-02
1/8" ID
3.2mm ID
0.90"
0.48"
0.48"
10AC-PB2-02BLK
1/8" ID
3.2mm ID
0.90"
0.48"
0.48"


    2. Panel Mount Hose Barb Plug






Non-Valved
Tube Size
Metric Tube
Length
Width
Height
10AC-PB3-01
1/16" ID
1.6mm ID
0.75"
0.50"
0.58"
10AC-PB3-01BLK
1/16" ID
1.6mm ID
0.75"
0.50"
0.58"
10ACPB3-02
1/8" ID
3.2mm ID
0.90"
0.50"
0.58"
10ACPB3-02BLK
1/8" ID
3.2mm ID
0.90"
0.50"
0.58"

    3. In-Line Hose Barb Plug, No Sleeve




Non-Valved
Tube Size
Metric Tube
Length
Width
Height
10AC-PB2-01NS
1/16" ID
1.6mm ID
0.75"
0.32"
0.32"
10AC-PB2-01NSBLK
1/16" ID
1.6mm ID
0.75"
0.32"
0.32"
10AC-PB2-02NS
1/8" ID
3.2mm ID
0.90"
0.32"
0.32"
10AC-PB2-02NSBLK
1/8" ID
3.2mm ID
0.90"
0.32"
0.32"

ㅣ10AC In-Line Couplings

    1. In-Line Hose Barb Plug, No Sleeve




Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
10AC2-01
10ACV2-01
1/16" ID
1.6mm ID
1.46"
0.48"
0.48"
10AC2-01BLK
10ACV2-01BLK
1/16" ID
1.6mm ID
1.46"
0.48"
0.48"
10AC2-02
10ACV2-02
1/8" ID
3.2mm ID
1.61"
0.48"
0.48"
10AC2-02BLK
10ACV2-02BLK
1/8" ID
3.2mm ID
1.61"
0.48"
0.48"
ㅣ10PP Series Socket

   1. IN-LINE Hose Barb Socket




Non-Valved
Tube Size
Metric Tube
Length
Width
Height
10PP-S2-01
1/16" ID
1.6mm ID
0.90"
0.48"
0.48"
10PP-S2-02
1/8" ID
3.2mm ID
0.90"
0.48"
0.48"

    2. Panel Mount Hose Barb Socket





Non-Valved
Tube Size
Metric Tube
Length
Width
Height
10PP-S3-01BLK
1/16" ID
1.6mm ID
0.90"
0.50"
0.58"
10PP-S3-02
1/8" ID
3.2mm ID
0.90"
0.50"
0.58"

    3. In-Line Hose Barb Socket, No Sleeve




Non-Valved
Tube Size
Metric Tube
Length
Width
Height
10PP-S2-01NS
1/16" ID
1.6mm ID
0.90"
0.32"
0.32"
10PP-S2-01NS
1/16" ID
1.6mm ID
0.90"
0.32"
0.32"
ㅣ10PP Series Plug

    1. In-Line Hose Barb Plug

Non-Valved
Tube Size
Metric Tube
Length
Width
Height
10PP-PB2-01
1/16" ID
1.6mm ID
0.75"
0.48"
0.48"
10PP-PB2-02
1/8" ID
3.2mm ID
0.90"
0.48"
0.48"

    2. Panel Mount Hose Barb Plug

Non-Valved
Tube Size
Metric Tube
Length
Width
Height
10PP-PB3-01BLK
1/16" ID
1.6mm ID
0.75"
0.50"
0.58"
10PP-PB3-02
1/8" ID
3.2mm ID
0.90"
0.50"
0.58"

    3. In-Line Hose Barb Plug, No Sleeve

Non-Valved
Tube Size
Metric Tube
Length
Width
Height
10PP-PB2-01NS
1/16" ID
1.6mm ID
0.75"
0.32"
0.32"
10PP-PB2-01NS
1/16" ID
1.6mm ID
0.90"
0.32"
0.32"
ㅣ10PP In-Line Coupling

     1. In-Line Hose Barb Coupling

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
10PP2-01
10ACV2-01
1/16" ID
1.6mm ID
1.46"
0.48"
0.48"
10PP2-02
10ACV2-02
1/8" ID
3.2mm ID
1.61"
0.48"
0.48"
