20PP Series Coupling

20 Series-1/8" Flow Size

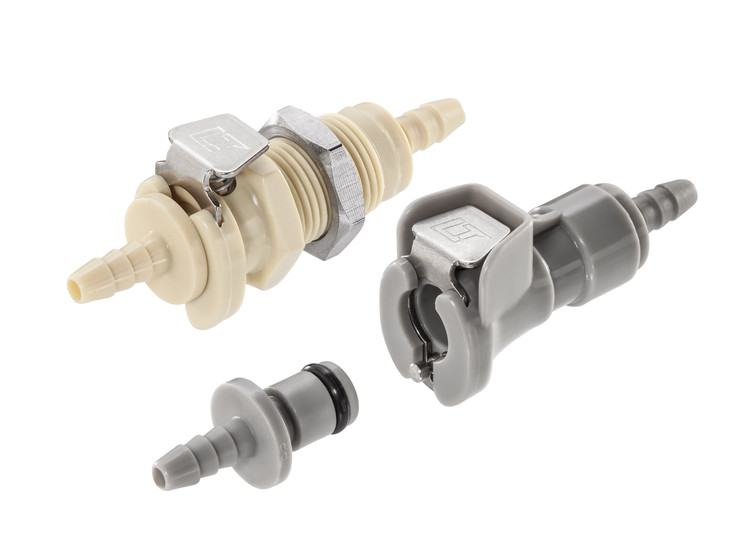

20PP 커플링은 1/8" 유량 용량을 갖고 있으며, 의료용 등급의 감마 멸균이 가능한 Polypropylene으로 더 뛰어난 내화학성을 제공합니다.

20PP 커플링은 20AC 및 20CB 시리즈 커플링과 상호 체결이 가능하며 다른 비슷한 엄지누르개 타입의 커플링과도 서로 상호 체결이 가능합니다.

 이 커플링은 Legacy Almond 색상과 Modern Cool Gray 색상으로 공급 가능합니다.


성능 범위 & 재질 및 구조
20PP 성능 범위20PP 재질 및 구조
작동 압력진공에서 120psi(8.3bar)까지
몸통과 끝단의료용 등급의 Polypropylene
온도0°C ~ 71°C
내부 밸브의료용 등급의 Polypropylene
유량 용량 1/8"
내부 밸브 스프링316 스테인레스 철
멸균감마; 최대 50kGy
오링 Peroxide 처리된 EPDM (다른 재질 사용 가능)
   (더 자세한 내용은 테크니컬 부분을 확인바랍니다.)엄지 누르개스테인레스 철

외부 스프링 및 핀스테인레스 철
20PP Series 공기 / 물 / 온도 유량

공기 유량


물 유량


온도 유량



Q = 분당 갤런 단위 유량

Cv = 평균 유량

ΔP =  커플링 통과 압력 차

S = 액체의 비중


* 유량의 범위

     아래 데이터는 LinkTech 커플링의 액체 유량을 나타냅니다. 각각의 커플링 조합은 실온(21°C)에서 테스트 되었습니다.


20PP 시리즈 커플링에 대한 Cv 값


Socket
20PPV-PE2-01
20PP-PE2-01
20PPV-PE2-02
20PP-PE2-02
20PPV-PE2-04
20PP-PE2-04
20PP-SE2-01
0.02
0.02
0.03
0.03
0.03
0.03
20PP-S2-01
0.02
0.03
0.03
0.03
0.03
0.03
20PPV-SE2-04
0.03
0.03
0.16
0.22
0.21
0.26
20PP-S2-04
0.03
0.03
0.18
0.24
0.23
0.45
20PPV-SE3-02
0.03
0.03
0.14
0.17
0.15
0.19
20PP-S3-02
0.03
0.03
0.14
0.19
0.15
0.27
20PPV-SE3-04
0.03
0.03
0.16
0.22
0.21
0.26
20PP-S3-04
0.03
0.03
0.18
0.25
0.23
0.45
20PPV-SE8-04
0.03
0.03
0.16
0.20
0.17
0.22
20PP-S8-04
0.03
0.03
0.16
0.25
0.18
0.40
20PPV-SE1-02
0.03
0.03
0.16
0.24
0.20
0.28
20PP-S1-02
0.03
0.03
0.16
0.25
0.19
0.50
20PPV-SE1-04
0.03
0.03
0.17
0.25
0.23
0.30
20PP-S1-04
0.03
0.03
0.18
0.26
0.24
0.50








Socket
20PPV-PE9-04
20PPX-PE9-04
20PPV-PE1-02
20PPX-PE1-02
20PPV-PE4-04
20PPX-PE4-04
20PP-SE2-01
0.03
0.03
0.03
0.03
0.03
0.03
20PP-S2-01
0.03
0.03
0.03
0.03
0.03
0.03
20PPV-SE2-04
0.17
0.23
0.19
0.25
0.24
0.27
20PP-S2-04
0.24
0.33
0.20
0.45
0.27
0.45
20PPV-SE3-02
0.15
0.19
0.18
0.18
0.15
0.19
20PP-S3-02
0.15
0.24
0.15
0.27
0.16
0.27
20PPV-SE3-04
0.17
0.23
0.19
0.26
0.16
0.25
20PP-S3-04
0.23
0.34
0.20
0.45
0.26
0.45
20PPV-SE8-04
0.17
0.21
0.17
0.21
0.18
0.22
20PP-S8-04
0.18
0.40
0.16
0.40
0.21
0.40
20PPV-SE1-02
0.18
0.27
0.20
0.26
0.24
0.26
20PP-S1-02
0.18
0.40
0.20
0.50
0.24
0.50
20PPV-SE1-04
0.19
0.30
0.21
0.27
0.24
0.29
20PP-S1-04
0.21
0.40
0.20
0.50
0.26
0.50





Panel Mount Size


　
Panel Opening
Max Panel Thickness
Min Panel Thickness
Socket
Per Drawing"
0.5"
0.05"
Plug
0.5"
0.3"
0.05"


Panel Nut Hex Size
Panel Nut Thread
5/8"
1/2"-24UNS


ㅣ20PP Series Socket

    1. Male Thread Socket

Non-Valved
Valved
Thread Size
Length
Width
Height
20PP-S1-02
20PPV-SE1-02
1/8"NPT
1.10"
0.64"
0.82"
20PP-S1-02MALD
20PPV-SE1-02MALD
1/8"NPT
1.10"
0.64"
0.82"
20PP-S1-04
20PPV-SE1-04
1/4"NPT
1.10"
0.64"
0.82"
20PP-S1-04MALD
20PPV-SE1-04MALD
1/4"NPT
1.10"
0.64"
0.82"

    2. In-Line Hose Barb Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
20PP-S2-01
20PPV-SE2-01
1/16" ID
1.6mm ID
1.39"
0.63"
0.88"
20PPS2-01MALD
20PPV-SE2-01MALD
1/16" ID
1.6mm ID
1.39"
0.63"
0.88"
20PP-S2-02
20PPV-SE2-02
1/8" ID
3.2mm ID
1.63"
0.63"
0.88"
20PP-S2-02MALD
20PPV-SE2-02MALD
1/8" ID
3.2mm ID
1.63"
0.63"
0.88"
20PP-S2-04
20PPV-SE2-04
1/4" ID
6.4mm ID
1.78"
0.63"
0.88"
20PP-S2-04MALD
20PPV-SE2-04MALD
1/4" ID
6.4mm ID
1.78"
0.63"
0.88"

    3. In-Line PTF Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
20PP-S9-025
20PPV-SE9-025
5/32" OD, 0.10" ID
4.0mm OD, 2.5mm ID
1.71"
0.63"
0.88"
20PP-S9-025MALD
20PPV-SE9-025MALD
5/32" OD, 0.10" ID
4.0mm OD, 2.5mm ID
1.71"
0.63"
0.88"
20PP-S9-04
20PPV-SE9-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.71"
0.63"
0.88"
20PP-S9-04MALD
20PPV-SE9-04MALD
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.71"
0.63"
0.88"

    4. Panel Mount Hose Barb Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
20PP-S3-01
20PPV-SE3-01
1/16" ID
1.6mm ID
1.40"
0.63"
0.88"
20PP-S3-01MALD
20PPV-SE3-01MALD
1/16" ID
1.6mm ID
1.40"
0.63"
0.88"
20PP-S3-02
20PPV-SE3-02
1/8" ID
3.2mm ID
1.65"
0.63"
0.88"
20PP-S3-02MALD
20PPV-SE3-02MALD
1/8" ID
3.2mm ID
1.65"
0.63"
0.88"
20PP-S3-04
20PPV-SE3-04
1/4" ID
6.4mm ID
1.80"
0.63"
0.88"
20PP-S3-04MALD
20PPV-SE3-04MALD
1/4" ID
6.4mm ID
1.80"
0.63"
0.88"

    5. Panel Mount PTF Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
20PP-S8-025
20PPV-SE8-025
5/32" OD, 0.10" ID
4.0mm OD, 2.5mm ID
1.72"
0.63"
0.88"
20PP-S8-025MALD
20PPV-SE8-025MALD
5/32" OD, 0.10" ID
4.0mm OD, 2.5mm ID
1.72"
0.63"
0.88"
20PP-S8-04
20PPV-SE8-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.72"
0.63"
0.88"
20PP-S8-04MALD
20PPV-SE8-04MALD
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.72"
0.63"
0.88"
ㅣ20PP Series Plug

    1. Male Thread Plug

Non-Valved
Valved
Thread Size
Length(nv/v)
Width
Height
20PPX-PE1-02
20PPV-PE1-02
1/8"NPT
1.27"/1.39"
0.50"
0.50"
20PPX-PE1-02MALD
20PPV-PE1-02MALD
1/8"NPT
1.27"/1.39"
0.50"
0.50"

    2. In-Line Hose Barb Plug

Non-Valved
Non-Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
20PP-PE2-01
20PPV-PE2-01
1/16" ID
1.6mm ID
0.80"/1.48"
0.55"
0.55"
20PP-PE2-01MALD
20PPV-PE2-01MALD
1/16" ID
1.6mm ID
0.80"/1.48"
0.55"
0.55"
20PP-PE2-02
20PPV-PE2-02
1/8" ID
3.2mm ID
0.97"/1.65"
0.55"
0.55"
20PP-PE2-02MALD
20PPV-PE2-02MALD
1/8" ID
3.2mm ID
0.97"/1.65"
0.55"
0.55"
20PP-PE2-04
20PPV-PE2-04
1/4" ID
6.4mm ID
1.12"/1.80"
0.55"
0.55"
20PP-PE2-04MALD
20PPV-PE2-04MALD
1/4" ID
6.4mm ID
1.12"/1.80"
0.55"
0.55"


    3. In-Line PTF Plug

Non-Valved
Non-Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
20PPX-PE9-04
20PPV-PE9-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.15"/1.57"
0.55"
0.55"
20PPX-PE9-04MALD
20PPV-PE9-04MALD
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.15"/1.57"
0.55"
0.55"

    4. Elbow Hose Barb Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
20PPX-PE4-02
20PPV-PE4-02
1/8" ID
3.2mm ID
1.10"/1.21"
0.50"
0.95"
20PPX-PE4-02MALD
20PPV-PE4-02MALD
1/8" ID
3.2mm ID
1.10"/1.21"
0.50"
0.95"
20PPX-PE4-04
20PPV-PE4-04
1/4" ID
6.4mm ID
1.10"/1.21"
0.50"
1.10"
20PPX-PE4-04MALD
20PPV-PE4-04MALD
1/4" ID
6.4mm ID
1.10"/1.21"
0.50"
1.10"


    5. Elbow PTF Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
20PPX-PE10-04
20PPV-PE10-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.10"/1.21"
0.62"
0.80"
20PPX-PE10-04MALD
20PPV-PE10-04MALD
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.10"/1.21"
0.62"
0.80"
