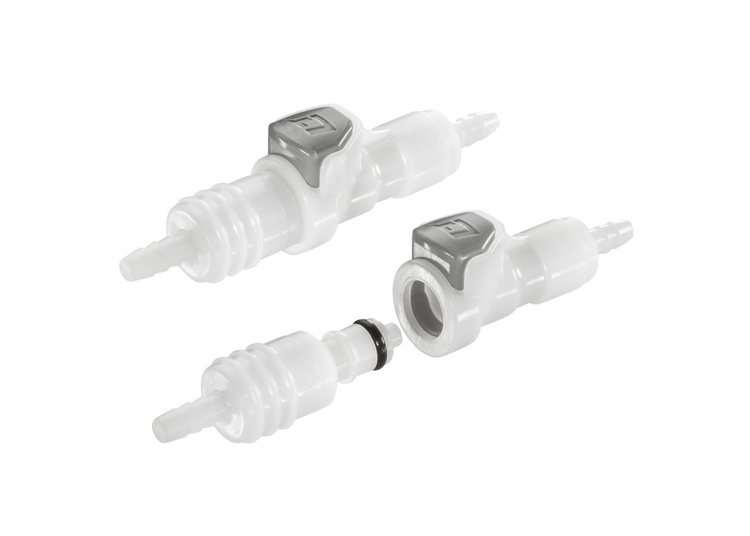

30AC Series Coupling
30 Series-1/8" Flow Size
30AC 시리즈 제품은 제품 전체를 플라스틱 재질로 제작한 첫번째 제품입니다.
이 시리즈의 제품은 20 시리즈 제품과 동일한 유량 사이즈를 갖고 있으면서도 외부 스프링을 사용하지 않는 앞선 기술 덕분에 제품의 움직임이 덜하기 때문에 보다 안정적으로 사용이 가능합니다.
금속 대비 저렴한 플라스틱 소재의 푸쉬 버튼 역시 소켓과 플러그가 체결될 때, 확실한 체결을 보장하는 '찰칵'거리는 소리가 납니다.
30AC 시리즈 제품은 내구성이 좋은 Natural Acetal (POM) 열가소성 플라스틱으로 제작되었으며, 대부분의 약 화학물질에 대한 내성을 갖고 있습니다.
30 시리즈 제품의 독특한 체결 방식 때문에 20 시리즈나 다른 비슷한 형태의 커플링과 상호 체결은 가능하지 않습니다.
 | > Quick Coupling > 30 Series > 30AC Series Coupling |
30AC Series Coupling
30 Series-1/8" Flow Size
성능 범위 & 재질 및 구조
30AC 성능 범위 | 30AC 재질 및 구조 | ||
작동 압력 | 진공에서 120psi(8.3bar)까지 | 몸통과 끝단 | 아세탈 (POM) |
온도 | -40°C ~ 82°C | 내부 밸브 | 아세탈 (POM) |
유량 용량 | 1/8" | 내부 밸브 스프링 | 316 스테인레스 |
오링 | FDA 및 NSF 등급의 Buna-N (다른 재질 사용 가능) | ||
ㅣ30AC Series Socket
1. Male Thread Socket
Non-Valved | Valved | Thread Size | Length | Width | Height |
30AC-S1-02 | 30ACV-SB1-02 | 1/8" NPT | 1.00" | 0.62" | 0.80" |

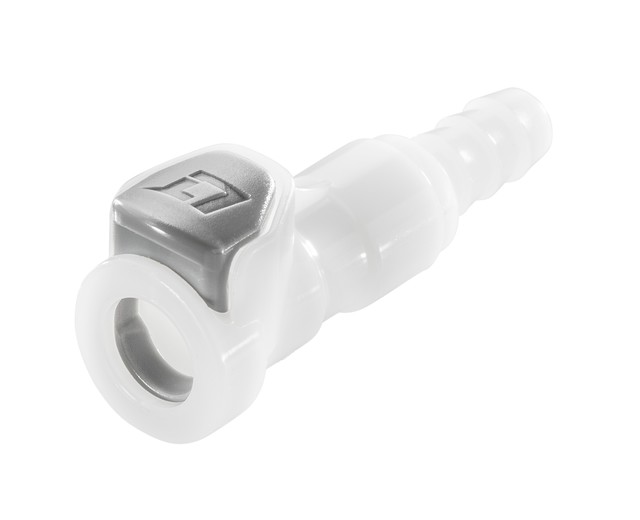

2. In-Line Hose Barb Socket
Non-Valved | Valved | Tube Size | Metric Tube | Length | Width | Height |
30AC-S2-01 | 30ACV-SB2-01 | 1/16" ID | 1.6mm ID | 1.42" | 0.62" | 0.80" |
30AC-S2-02 | 30ACV-SB2-02 | 1/8" ID | 3.2mm ID | 1.65" | 0.62" | 0.80" |
30AC-S2-03 | 30ACV-SB2-03 | 3/16" ID | 4.8mm ID | 1.80" | 0.62" | 0.80" |
30AC-S2-04 | 30ACV-SB2-04 | 1/4" ID | 6.4mm ID | 1.80" | 0.62" | 0.80" |

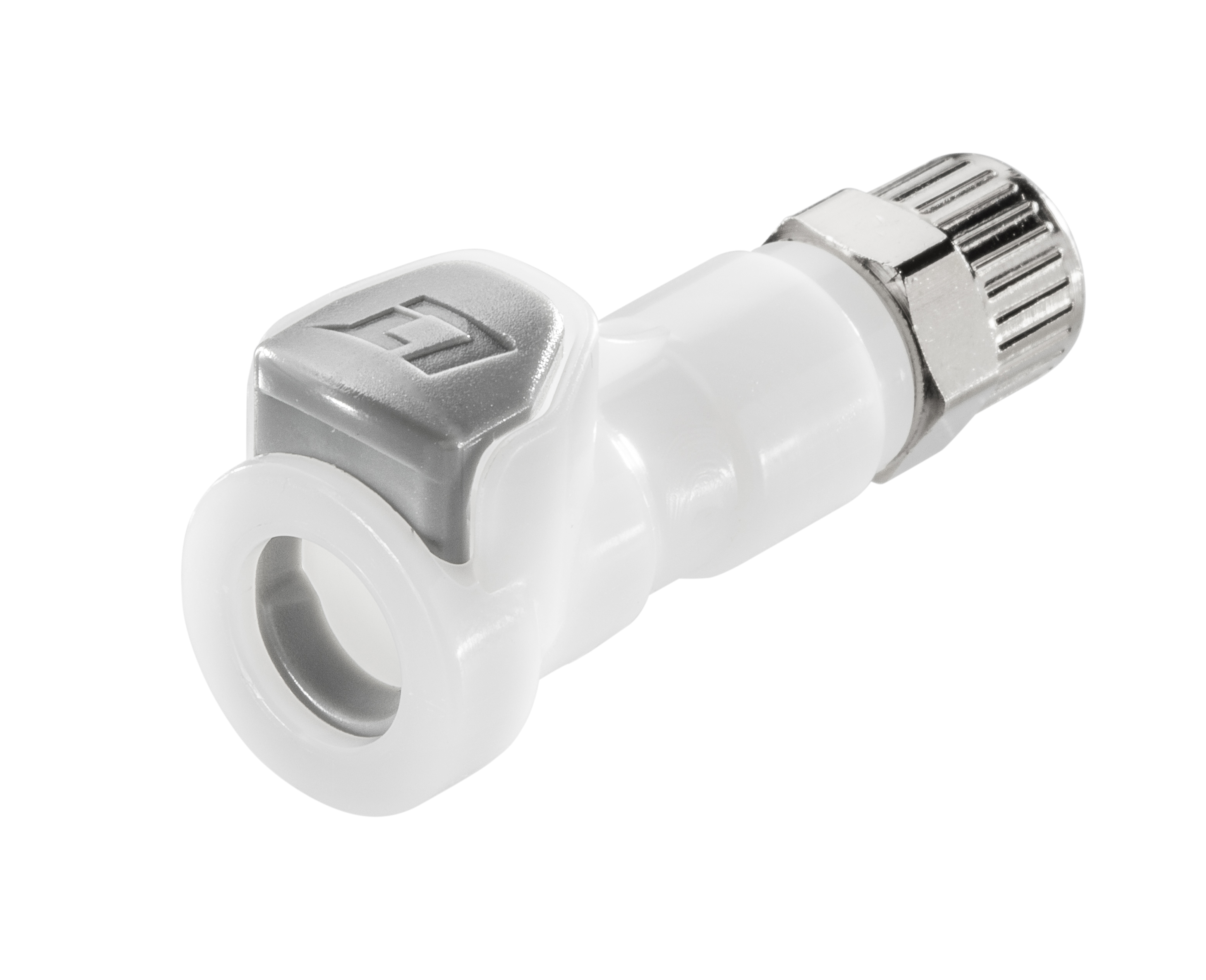

3. In-Line PTF Socket
Non-Valved | Valved | Tube Size | Metric Tube | Length | Width | Height |
30AC-S9-025 | 30ACV-SB9-025 | 5/32" OD, 0.10" ID | 4.0mm OD, 2.5mm ID | 1.65" | 0.62" | 0.80" |
30AC-S9-04 | 30ACV-SB9-04 | 1/4" OD, 0.17" ID | 6.4mm OD, 4.3mm ID | 1.75" | 0.62" | 0.80" |

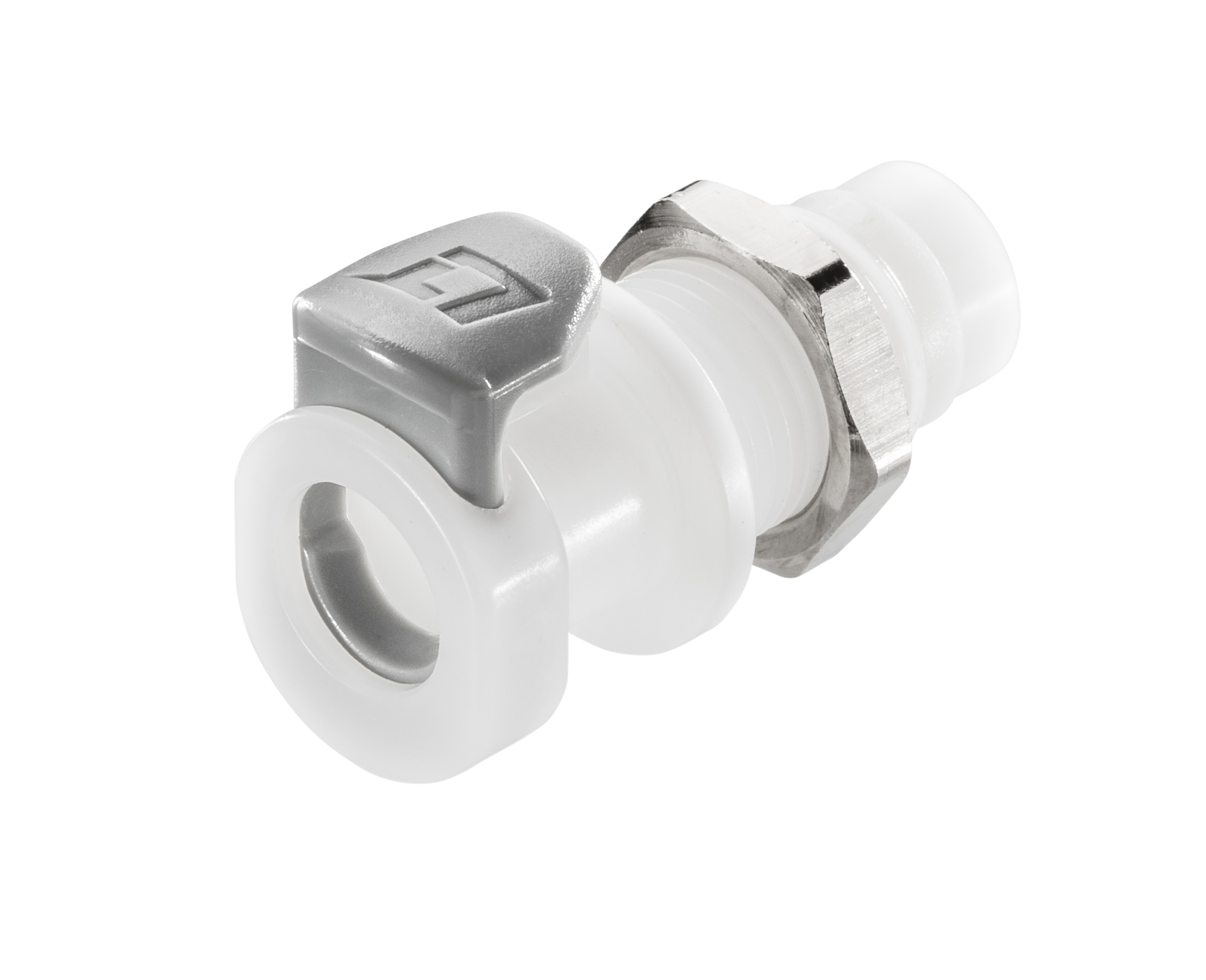

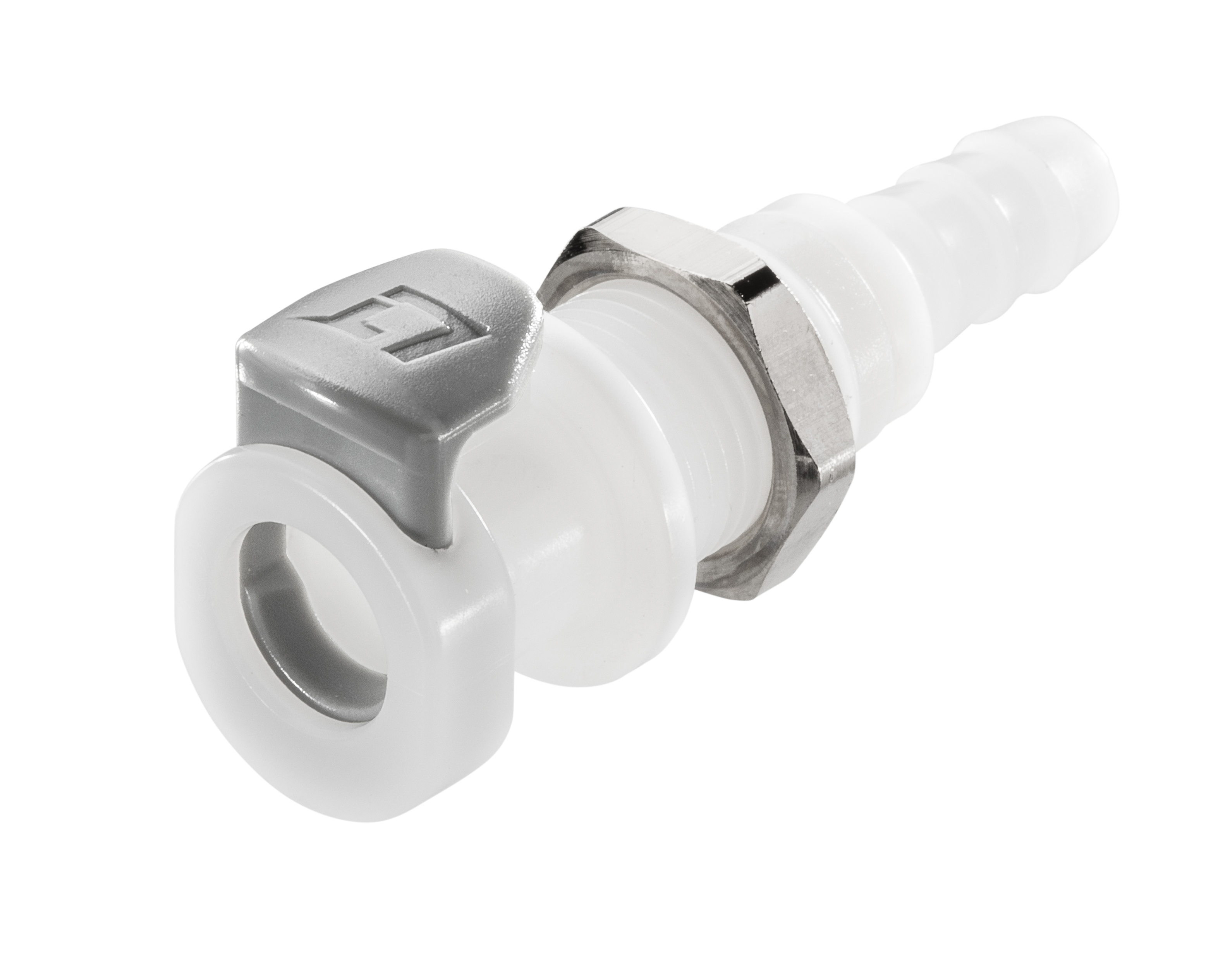

4. Panel Mount Hose Barb Socket
Non-Valved | Valved | Tube Size | Metric Tube | Length | Width | Height |
30AC-S3-01 | 30ACV-SB3-01 | 1/16" ID | 1.6mm ID | 1.40" | 0.62" | 0.80" |
30AC-S3-02 | 30ACV-SB3-02 | 1/8" ID | 3.2mm ID | 1.65" | 0.62" | 0.80" |
30AC-S3-03 | 30ACV-SB3-03 | 3/16" ID | 4.8mm ID | 1.80" | 0.62" | 0.80" |
30AC-S3-04 | 30ACV-SB3-04 | 1/4" ID | 6.4mm ID | 1.80" | 0.62" | 0.80" |

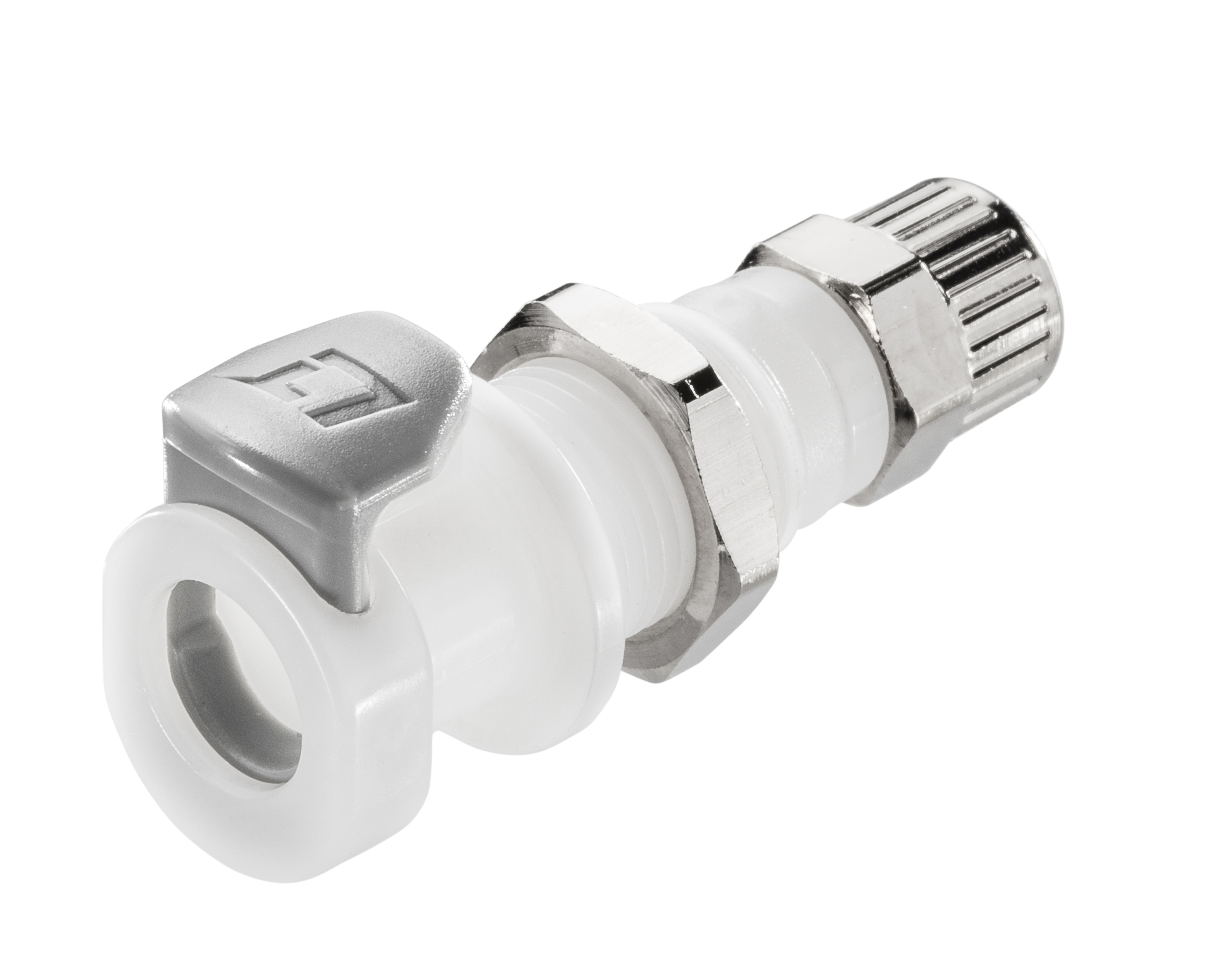

5. Panel Mount PTF Socket
Non-Valved | Valved | Tube Size | Metric Tube | Length | Width | Height |
30AC-S8-025 | 30ACV-SB8-025 | 5/32" OD, 0.10" ID | 4.0mm OD, 2.5mm ID | 1.70" | 0.62" | 0.80" |
30AC-S8-04 | 30ACV-SB8-04 | 1/4" OD, 0.17" ID | 6.4mm OD, 4.3mm ID | 1.72" | 0.62" | 0.80" |
6. Panel Mount Female Thread Socket
Non-Valved | Valved | Thread Size | Length | Width | Height |
30AC-S19-1032 | 30ACV-SB19-1032 | 10/32 UNF | 1.25" | 0.62" | 0.80" |
ㅣ30AC Series Plug

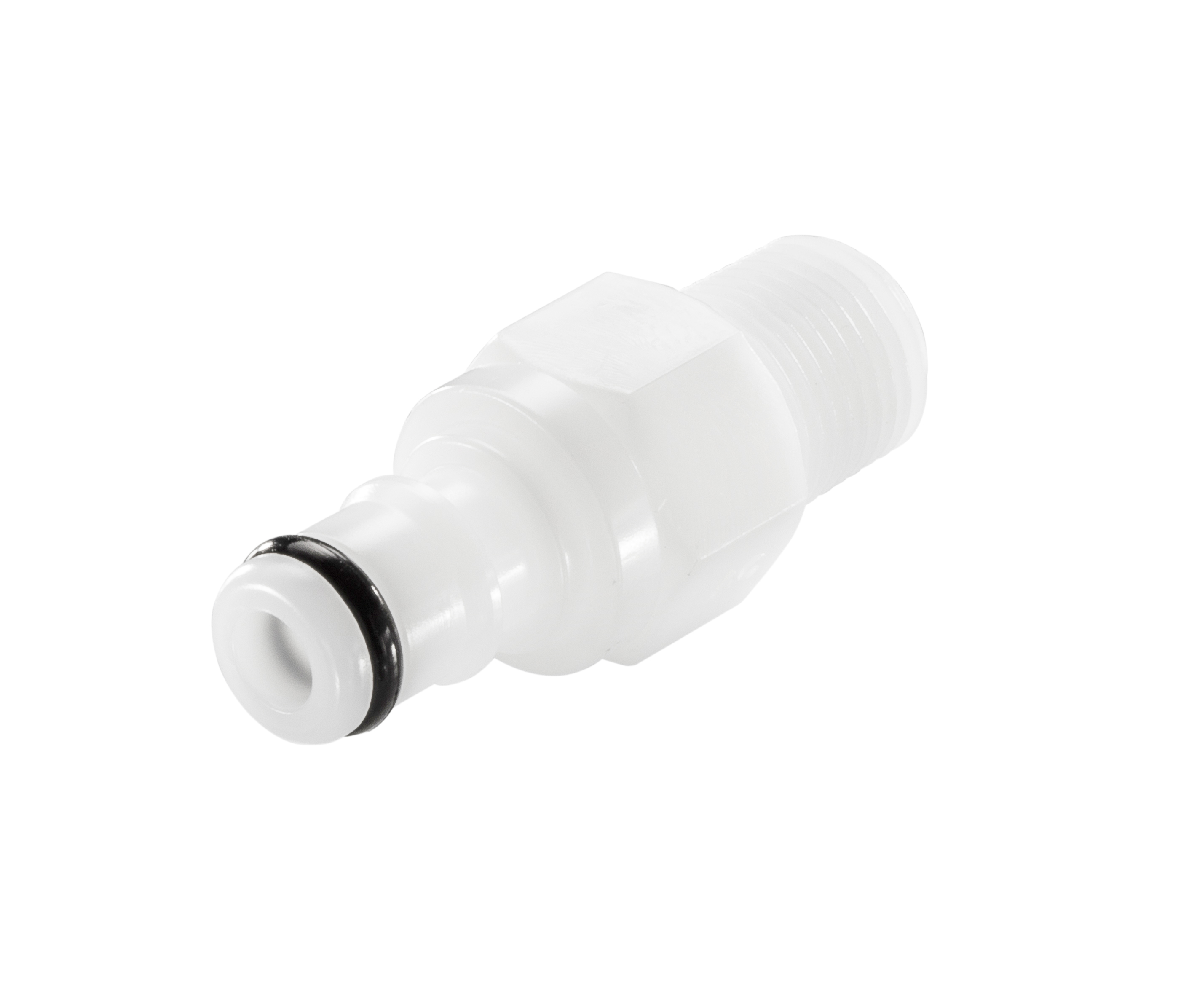

1. Male Thread Plug
Non-Valved | Thread Size | Length | Width | Height |
30ACX-PB1-02 | 1/8" NPT | 1.10" | 0.50" | 0.50" |
30ACX-PB1-02BSPT | 1/8" BSPT | 1.10" | 0.50" | 0.50" |
30ACX-PB1-04 | 1/4" NPT | 1.20" | 0.56" | 0.56" |
30ACX-PB1-04BSPT | 1/4" BSPT | 1.20" | 0.56" | 0.56" |

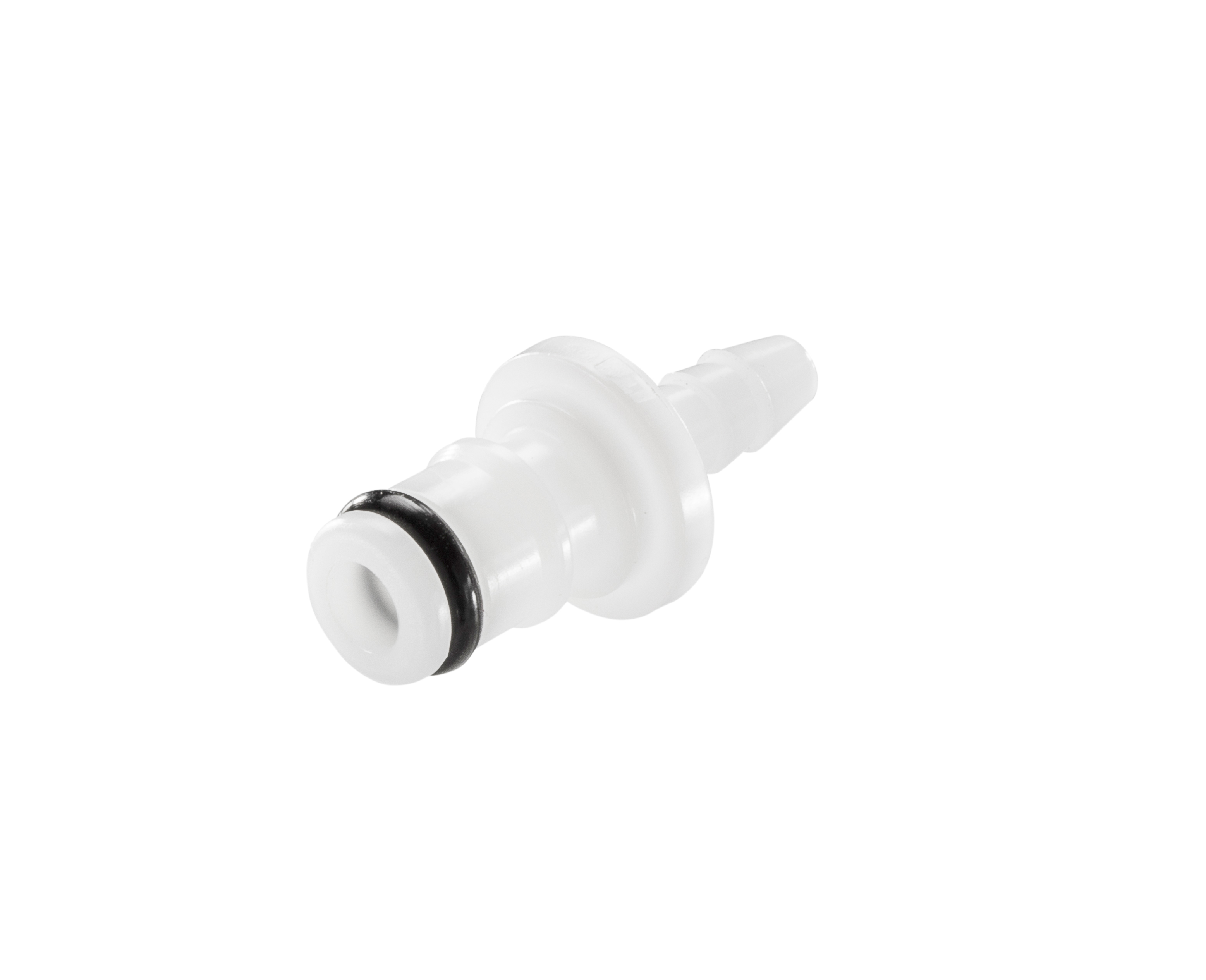

2. In-Line Hose Barb Plug
Non-Valved | Tube Size | Metric Tube | Length | Width | Height |
30AC-PB2-02 | 1/8" ID | 3.2mm ID | 1.14" | 0.55" | 0.55" |

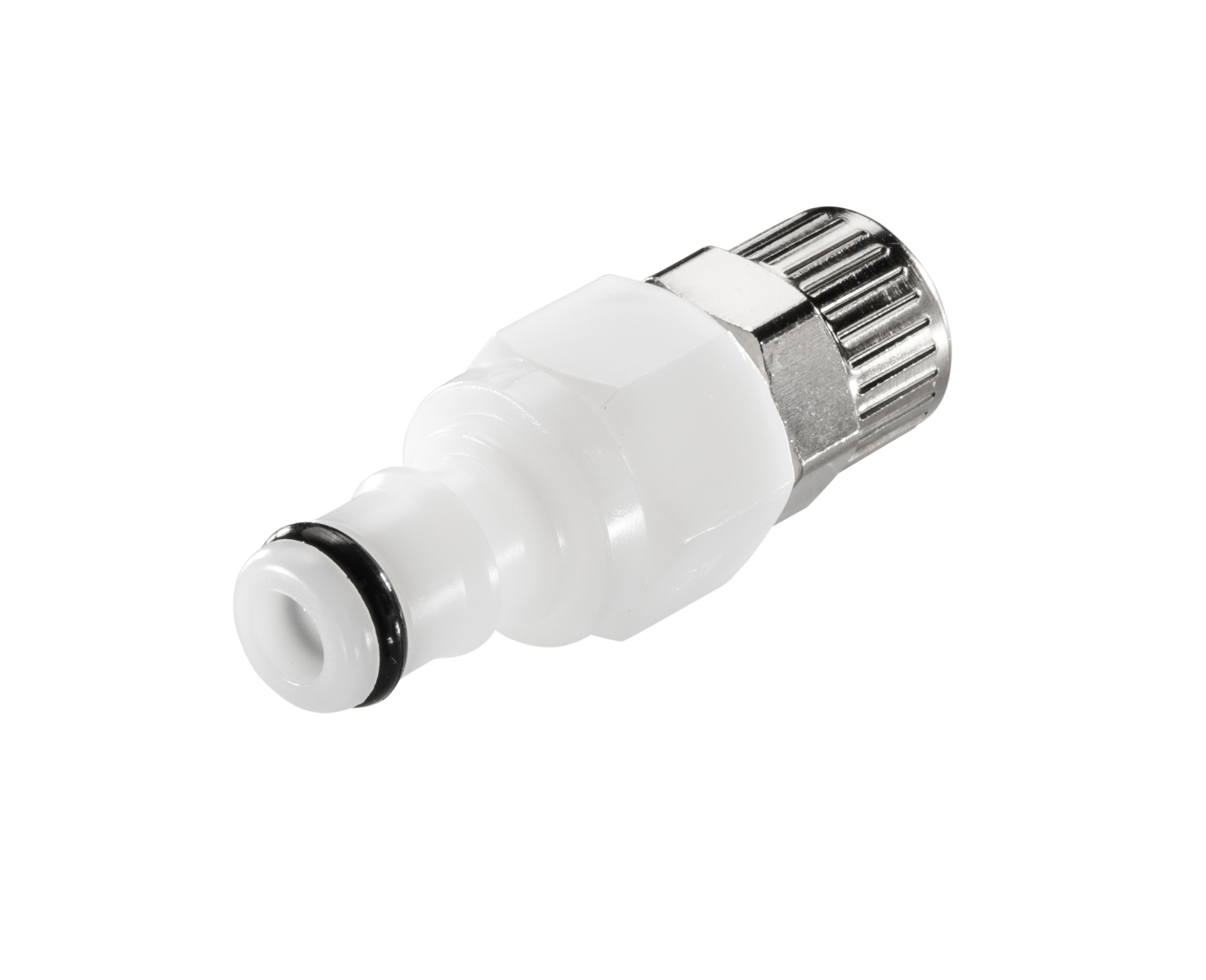

3. In-Line PTF Plug
Non-Valved | Tube Size | Metric Tube | Length | Width | Height |
30ACX-PB9-025 | 5/32" OD, 0.10" ID | 4.0mm OD, 2.5mm ID | 1.22" | 0.50" | 0.50" |
30ACX-PB9-04 | 1/4" OD, 0.17" ID | 6.4mm OD, 4.3mm ID | 1.22" | 0.50" | 0.50" |

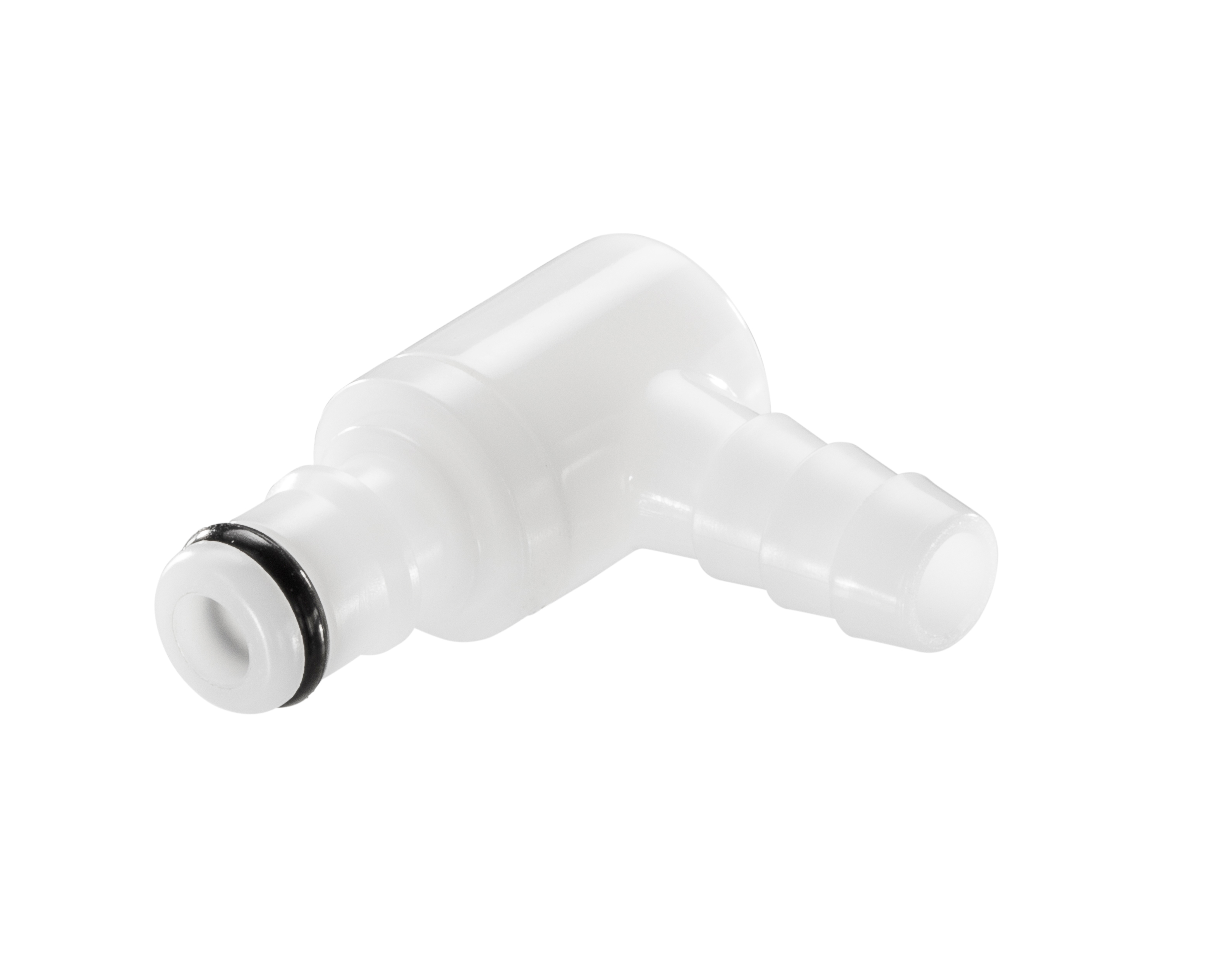

4. Elbow Hose Barb Plug
Non-Valved | Tube Size | Metric Tube | Length | Width | Height |
30ACX-PB4-02 | 1/8" ID | 3.2mm ID | 0.86" | 0.50" | 0.95" |
30ACX-PB4-04 | 1/4" ID | 6.4mm ID | 0.97" | 0.50" | 1.10" |

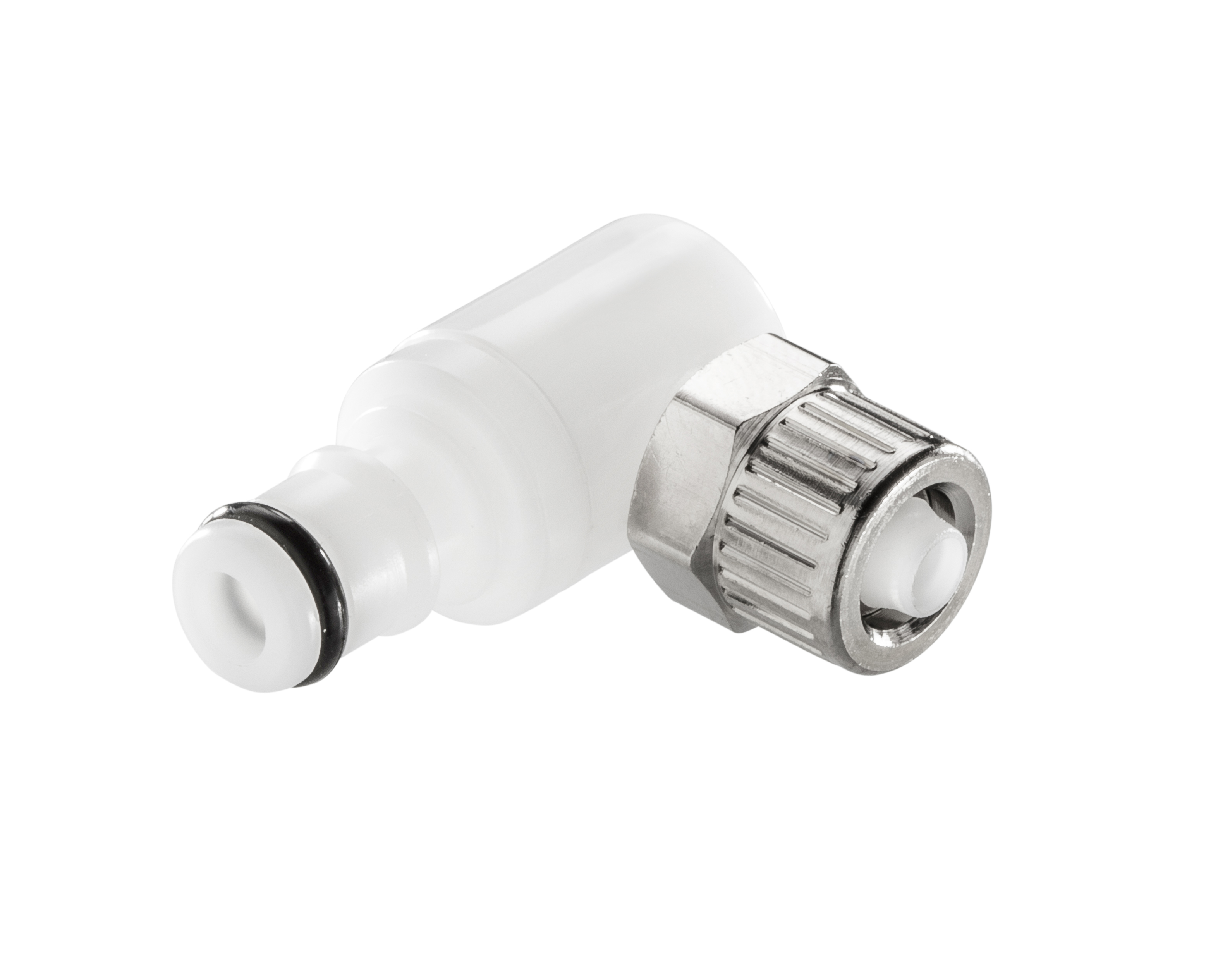

5. Elbow PTF Plug
Non-Valved | Tube Size | Metric Tube | Length | Width | Height |
30ACX-PB10-025 | 5/32" OD, 0.10" ID | 4.0mm OD, 2.5mm ID | 1.16" | 0.50" | 0.99" |
30ACX-PB10-04 | 1/4" OD, 0.17" ID | 6.4mm OD, 4.3mm ID | 1.16" | 0.50" | 1.02" |
