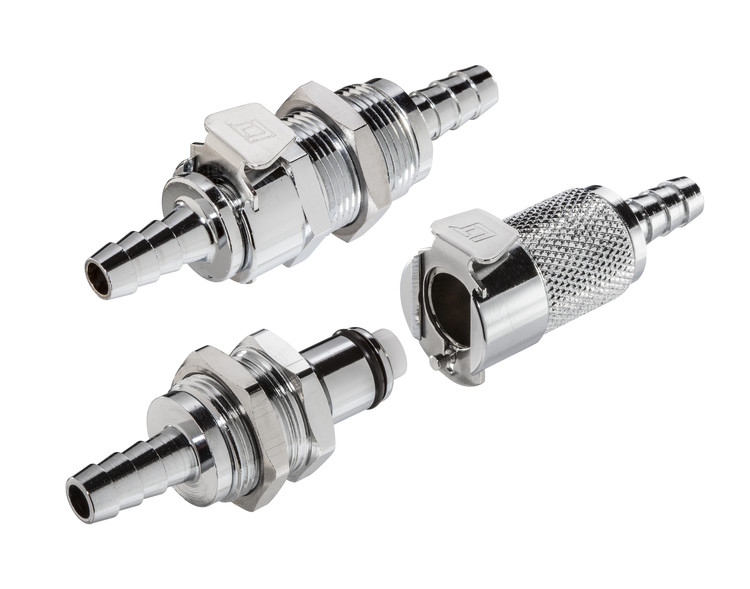

40CB  Series Coupling

40 Series-1/4" Flow Size


음식용 등급의 크롬 도금 동으로 제작된 1/8" 유량 용량을 가진 이 커플링은 내구성이 더 좋으며  더 높은 압에 버팁니다.

이 커플링은 내부 셧오프 밸브가 포함되거나 포함되지 않은 상태로 공급 가능합니다.

모든 40CB 커플링은 모든 다른 비슷한 엄지 누르개 타입 커플링 뿐만 아니라

40AC나 40PP 커플링과 상호 체결이 가능합니다.


성능 범위 & 재질 및 구조

40CB 성능 범위40CB 재질 및 구조
작동 압력진공에서 250psi(17.3bar)까지
몸통과 끝단음식용 등급의 크롬/동
온도-40°C ~ 82°C
내부 밸브 아세탈 (POM)
유량 용량1/4"
 내부 밸브 스프링316 스테인레스 철

오링 FDA 및 NSF 등급의 Buna-N (다른 재질 사용 가능)

엄지 누르개스테인레스 철

 외부 스프링 및 핀스테인레스 철

40CB Series 공기 / 물 유량

공기 유량


물 유량



Q = 분당 갤런 단위 유량

Cv = 평균 유량

ΔP =  커플링 통과 압력 차

S = 액체의 비중


* 유량의 범위

     아래 데이터는 LinkTech 커플링의 액체 유량을 나타냅니다. 각각의 커플링 조합은 실온(21°C)에서 테스트 되었습니다.


40CB 시리즈 커플링에 대한 Cv 값


Socket
40CBV-PB2-04
40CB-PB2-04
40CBV-PB2-06
40CB-PB2-06
40CBV-PB9-04
40CB-PB9-04
40CBV-SB2-04
0.42
0.58
0.45
0.78
0.31
0.38
40CB-S2-04
0.52
0.95
0.70
1.00
0.38
0.39
40CBV-SB2-06
0.43
0.63
0.50
0.89
0.33
0.39
40CB-S2-06
0.53
0.95
0.80
1.40
0.38
0.39
40CBV-SB3-04
0.42
0.58
0.45
0.78
0.31
0.38
40CB-S3-04
0.52
0.95
0.70
1.00
0.38
0.39
40CBV-SB3-06
0.43
0.63
0.50
0.89
0.33
0.39
40CB-S3-06
0.53
0.95
0.80
1.40
0.38
0.39
40CBV-SB1-04
0.41
0.65
0.50
0.81
0.31
0.35
40CB-S1-04
0.56
0.84
0.83
1.40
0.35
0.40
40CBV-SB1-06
0.43
0.70
0.50
1.03
0.30
0.36
40CB-S1-06
0.57
0.84
0.82
1.40
0.35
0.40
　
Socket
40CBV-PB9-06
40CB-PB9-06
40CBV-PB1-04
40CB-PB1-04
40CBV-PB1-06
40CB-PB1-06
40CBV-SB2-04
0.45
0.60
0.43
0.79
0.45
0.75
40CB-S2-04
0.55
0.87
0.65
0.95
0.65
1.00
40CBV-SB2-06
0.62
0.50
0.45
0.95
0.50
0.92
40CB-S2-06
0.57
1.00
0.70
1.40
0.73
1.40
40CBV-SB3-04
0.45
0.60
0.43
0.79
0.45
0.75
40CB-S3-04
0.55
0.87
0.65
0.95
0.65
1.00
40CBV-SB3-06
0.62
0.50
0.45
0.95
0.50
0.92
40CB-S3-06
0.57
1.00
0.70
1.40
0.73
1.40
40CBV-SB1-04
0.48
0.74
0.45
0.80
0.45
0.80
40CB-S1-04
0.58
1.04
0.75
1.40
0.78
1.40
40CBV-SB1-06
0.70
0.48
0.45
0.97
0.48
1.00
40CB-S1-06
0.60
1.05
0.75
1.40
0.75
1.40




Panel Mount Size


　
Panel Opening
Max Panel Thickness
Min Panel Thickness
Socket
0.688"
0.5"
0.05"
Plug
0.688"
0.3"
0.05"


Panel Nut Hex Size
Panel Nut Thread
13/16"
11/16"-24UNS


ㅣ40CB Series Socket

   1. Male Thread Socket

Non-Valved
Valved
Thread Size
Length
Width
Height
40CB-S1-04
40CBV-SB1-04
1/4"NPT
1.15"
0.86"
0.90"
40CB-S1-04BSPT
40CBV-SB1-04BSPT
1/4"BSPT
1.15"
0.86"
0.90"
40CB-S1-06
40CBV-SB1-06
3/8"NPT
1.15"
0.86"
0.90"
40CB-S1-06BSPT
40CBV-SB1-06
3/8"BSPT
1.15"
0.86"
0.90"

   2. In-Line Hose Barb Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
40CB-S2-04
40CBV-SB2-04
1/4" ID
6.4mm ID
1.95"
0.75"
0.90"
40CB-S2-05
40CBV-SB2-05
5/16" ID
7.9mm ID
2.00"
0.75"
0.90"
40CB-S2-06
40CBV-SB2-06
3/8" ID
9.5mm ID
2.00"
0.75"
0.90"

   3. In-Line PTF Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
40CB-S9-04
40CBV-SB9-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.87"
0.75"
0.90"
40CB-S9-06
40CBV-SB9-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
1.95"
0.75"
0.90"

   4. Panel Mount Hose Barb Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
40CB-S3-04
40CBV-SB3-04
1/4" ID
6.4mm ID
1.95"
0.86"
0.90"
40CB-S3-05
40CBV-SB3-05
5/16" ID
7.9mm ID
2.00"
0.86"
0.90"
40CB-S3-06
40CBV-SB3-06
3/8" ID
9.5mm ID
2.00"
0.86"
0.90"

   5. Panel Mount PTF Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
40CB-S8-04
40CBV-SB8-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.87"
0.86"
0.90"
40CB-S8-06
40CBV-SB8-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
1.95"
0.86"
0.90"

   6. Panel Mount Male Thread Socket

Non-Valved
Valved
Thread Size
Length
Width
Height
40CB-S12-04
40CBV-SB12-04
1/4" NPT
0.87"
0.90"
0.80"

   7. Female Thread Socket

Non-Valved
Valved
Thread Size
Length
Width
Height
40CB-S13-04
40CBV-SB13-04
1/4" NPT
1.15"/1.68"
0.87"
0.90"

   8. Male Thread Socket (Gasket Seal Included)

Non-Valved
Thread Size
Length
Width
Height
40CB-S3557
15/16-27
1.23"
0.95"
0.99"
40CB-S3562
M24 X 1
1.23"
0.95"
0.99"

   9. Female Thread Socket (Gasket Seal Included)

Non-Valved
Thread Size
Length
Width
Height
40CB-S3559
55/64-27
1.21"
0.97"
1.01"
40CB-S3564
M22 X 1
1.21"
0.97"
1.01"

ㅣ40CB Series Plugs

   1. Male Thread Plug

Non-Valved
Valved
Thread Size
Length(nv/v)
Width
Height
40CB-PB1-04
40CBV-PB1-04
1/4"NPT
1.25"/1.55"
0.63"
0.63"
40CB-PB1-04BSPT
40CBV-PB1-04BSPT
1/4"BSPT
1.25"/1.55"
0.63"
0.63"
40CB-PB1-06
40CBV-PB1-06
3/8"NPT
1.25"/1.55"
0.75"
0.75"
40CB-PB1-06BSPT
40CBV-PB1-06BSPT
3/8"BSPT
1.25"/1.55"
0.75"
0.75"

   2. Female Thread Plug

Non-Valved
Valved
Thread Size
Length(nv/v)
Width
Height
40CB-PB13-04
40CBV-PB13-04
1/4"NPT
1.25"/1.90"
0.63"
0.63"

   3. In-Line PTF Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40CB-PB9-04
40CBV-PB9-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.21"/1.92"
0.63"
0.63"
40CB-PB9-06
40CBV-PB9-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
1.34"/2.05"
0.63"
0.63"

   4. In-Line Hose Barb Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40CB-PB2-04
40CBV-PB2-04
1/4" ID
6.4mm ID
1.30"/0.85"
0.63"
0.63"
40CB-PB2-05
40CBV-PB2-05
5/16" ID
7.9mm ID
1.30"/0.85"
0.63"
0.63"
40CB-PB2-06
40CBV-PB2-06
3/8" ID
9.5mm ID
1.30"/0.85"
0.63"
0.63"

   5. Panel Mount Hose Barb Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40CB-PB3-04
40CBV-PB3-04
1/4" ID
6.4mm ID
1.92"/2.06"
0.75"
0.75"
40CB-PB3-05
40CBV-PB3-05
5/16" ID
7.9mm ID
1.96"/2.10"
0.75"
0.75"
40CB-PB3-06
40CBV-PB3-06
3/8" ID
9.5mm ID
1.94"/2.08"
0.75"
0.75"

   6. Panel Mount PTF Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40CB-PB8-04
40CBV-PB8-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.82"/1.95"
0.75"
0.75"
40CB-PB8-06
40CBV-PB8-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
1.91"/2.05"
0.75"
0.75"

   7. Elbow Hose Barb Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40CB-PB4-04
40CBV-PB4-04
1/4" ID
6.4mm ID
1.28"/1.43"
0.63"
1.28"
40CB-PB4-06
40CBV-PB4-06
3/8" ID
9.5mm ID
1.28"/1.43"
0.63"
1.28"

   8. Elbow PTF Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40CB-PB10-04
40CBV-PB10-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.29"/1.43"
0.63"
1.28"
40CB-PB10-06
40CBV-PB10-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
1.29"/1.43"
0.63"
1.28"

   9. Panel Mount Hose Barb Plug, Non Rotational

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40CB-PB20-04
40CBV-PB20-04
1/4" ID
6.4mm ID
1.92"/2.06"
0.75"
0.75"
40CB-PB20-05
40CBV-PB20-05
5/16" ID
7.9mm ID
1.96"/2.10"
0.75"
0.75"
40CB-PB20-06
40CBV-PB20-06
3/8" ID
9.5mm ID
1.94"/2.08"
0.75"
0.75"

   10. Panel Mount PTF Plug, Non Rotational

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40CB-PB21-04
40CBV-PB21-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.82"/1.95"
0.75"
0.75"
40CB-PB21-06
40CBV-PB21-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
1.91"/2.05"
0.75"
0.75"
