40PP Series Coupling
40 Series-1/4" Flow Size
40PP 커플링은 1/4" 유량 용량을 갖고 있으며, 의료용 등급의 감마 멸균이 가능한 Polypropylene으로 더 뛰어난 내화학성을 제공합니다.
이 커플링은 밸브가 포함된 상태이거나 밸브가 포함되지 않은 상태로 공급가능합니다.
40PP 커플링은 40AC 및 40CB 시리즈 커플링과 상호 체결이 가능하며 다른 비슷한 엄지누르개 타입의 커플링과도 서로 상호 체결이 가능합니다.

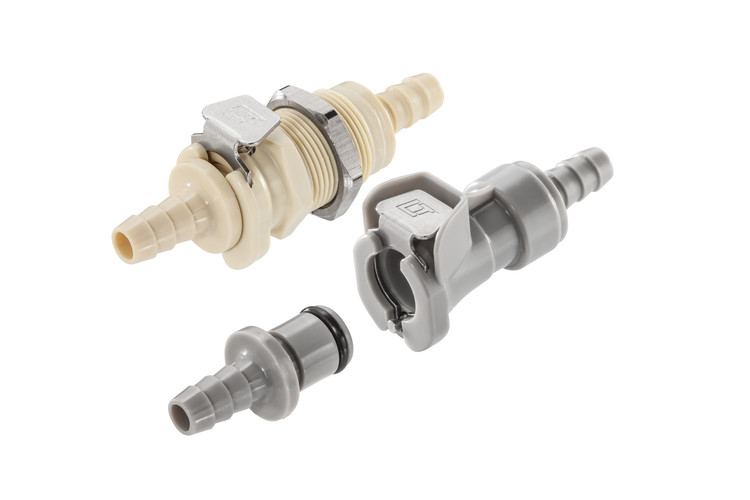

이 커플링은 Legacy Almond 색상과 Modern CoolGray 색상으로 공급 가능합니다.
 | > Quick Coupling > 40 Series > 40PP Series Coupling |
40PP Series Coupling
40 Series-1/4" Flow Size
성능 범위 & 재질 및 구조
| 40PP 성능 범위 | 40PP 재질 및 구조 | ||
| 작동 압력 | 진공에서 120psi(8.3bar)까지 | 몸통과 끝단 | 의료용 등급의 Polypropylen |
| 온도 | 0°C ~ 71°C | 내부 밸브 | 의료용 등급의 Polypropylene |
| 유량 용량 | 1/4" | 내부 밸브 스프링 | 316 스테인레스 철 |
| 멸균 | 감마; 최대 50kGy | 오링 | Peroxide 처리된 EPDM (다른 재질 사용 가능) |
| (더 자세한 내용은 테크니컬 부분을 확인바랍니다.) | 엄지 누르개 | 스테인레스 철 | |
| 외부 스프링 및 핀 | 스테인레스 철 | ||
ㅣ40PP Series Sockets
1. Male Thread Socket
Non-Valved | Valved | Thread Size | Length | Width | Height |
40PP-S1-04 | 40PPV-SE1-04 | 1/4"NPT | 1.16" | 0.76" | 1.04" |
40PP-S1-04MALD | 40PPV-SE1-04MALD | 1/4"NPT | 1.16" | 0.76" | 1.04" |
40PP-S1-06 | 40PPV-SE1-06 | 3/8"NPT | 1.16" | 0.76" | 1.04" |
40PP-S1-06MALD | 40PPV-SE1-06MALD | 3/8"NPT | 1.16" | 0.76" | 1.04" |
2. In-Line Hose Barb Socket
Non-Valved | Valved | Tube Size | Metric Tube | Length | Width | Height |
40PP-S2-04 | 40PPV-SE2-04 | 1/4" ID | 6.4mm ID | 1.90" | 0.76" | 1.04" |
40PP-S2-04MALD | 40PPV-SE2-04MALD | 1/4" ID | 6.4mm ID | 1.90" | 0.76" | 1.04" |
40PP-S2-06 | 40PPV-SE2-06 | 3/8" ID | 9.5mm ID | 1.90" | 0.76" | 1.04" |
40PP-S2-06MALD | 40PPV-SE2-06MALD | 3/8" ID | 9.5mm ID | 1.90" | 0.76" | 1.04" |
3. In-Line PTF Socket
Non-Valved | Valved | Tube Size | Metric Tube | Length | Width | Height |
40PP-S9-06 | 40PPV-SE9-06 | 3/8" OD, 1/4" ID | 9.5mmOD, 6.4mm ID | 1.95" | 0.76" | 1.04" |
40PP-S9-06MALD | 40PPV-SE9-06MALD | 3/8" OD, 1/4" ID | 9.5mmOD, 6.4mm ID | 1.95" | 0.76" | 1.04" |
4. Panel Mount Hose Barb Socket
Non-Valved | Valved | Tube Size | Metric Tube | Length | Width | Height |
40PP-S3-04 | 40PPV-SE3-04 | 1/4" ID | 6.4mm ID | 1.90" | 0.86" | 1.04" |
40PP-S3-04MALD | 40PPV-SE3-04MALD | 1/4" ID | 6.4mm ID | 1.90" | 0.86" | 1.04" |
40PP-S3-06 | 40PPV-SE3-06 | 3/8" ID | 9.5mm ID | 1.90" | 0.86" | 1.04" |
40PP-S3-06MALD | 40PPV-SE3-06MALD | 3/8" ID | 9.5mm ID | 1.90" | 0.86" | 1.04" |
5. Panel Mount PTF Socket
Non-Valved | Valved | Tube Size | Metric Tube | Length | Width | Height |
40PP-S8-06 | 40PPV-SE8-06 | 3/8" OD, 1/4" ID | 9.5mmOD, 6.4mm ID | 1.95" | 0.86" | 1.04" |
40PP-S8-06MALD | 40PPV-SE8-06MALD | 3/8" OD, 1/4" ID | 9.5mmOD, 6.4mm ID | 1.95" | 0.86" | 1.04" |
ㅣ40PP Series Plugs
1. Male Thread Plug
Non-Valved | Valved | Thread Size | Length(nv/v) | Width | Height |
40PPX-PE1-04 | 40PPV-PE1-04 | 1/4"NPT | 1.50"/1.65" | 0.63" | 0.63" |
40PPX-PE1-04MALD | 40PPV-PE1-04MALD | 1/4"NPT | 1.50"/1.65" | 0.63" | 0.63" |
2. In-Line Hose Barb Plug
Non-Valved | Valved | Tube Size | Metric Tube | Length(nv/v) | Width | Height |
40PP-PE2-04 | 40PPV-PE2-04 | 1/4" ID | 6.4mm ID | 1.25"/1.94" | 0.70" | 0.70" |
40PP-PE2-04MALD | 40PPV-PE2-04MALD | 1/4" ID | 6.4mm ID | 1.25"/1.94" | 0.70" | 0.70" |
40PP-PE2-06 | 40PPV-PE2-06 | 3/8" ID | 9.5mm ID | 1.25"/1.83" | 0.70" | 0.70" |
40PP-PE2-06MALD | 40PPV-PE2-06MALD | 3/8" ID | 9.5mm ID | 1.25"/1.83" | 0.70" | 0.70" |
3. In-Line PTF Plug
Non-Valved | Valved | Tube Size | Metric Tube | Length(nv/v) | Width | Height |
40PPX-PE9-06 | 40PPV-PE9-06 | 3/8" OD, 1/4" ID | 9.5mmOD, 6.4mm ID | 1.68"/1.83" | 0.63" | 0.63" |
40PPX-PE9-06MALD | 40PPV-PE9-06MALD | 3/8" OD, 1/4" ID | 9.5mmOD, 6.4mm ID | 1.68"/1.83" | 0.63" | 0.63" |
4. Panel Mount Hose Barb Plug
Non-Valved | Valved | Tube Size | Metric Tube | Length(nv/v) | Width | Height |
40PP-PE3-04 | 40PPV-PE3-04 | 1/4" ID | 6.4mm ID | 1.85"/2.00" | 0.75" | 0.75" |
40PP-PE3-04MALD | 40PPV-PE3-04MALD | 1/4" ID | 6.4mm ID | 1.85"/2.00" | 0.75" | 0.75" |
40PP-PE3-06 | 40PPV-PE3-06 | 3/8" ID | 9.5mm ID | 1.85"/2.00" | 0.75" | 0.75" |
40PP-PE3-06MALD | 40PPV-PE3-06MALD | 3/8" ID | 9.5mm ID | 1.85"/2.00" | 0.75" | 0.75" |
5. Elbow Hose Barb Plug
Non-Valved | Valved | Tube Size | Metric Tube | Length(nv/v) | Width | Height |
40PPX-PE4-04 | 40PPV-PE4-04 | 1/4" ID | 6.4mm ID | 1.20"/1.35" | 0.63" | 1.30" |
40PPX-PE4-04MALD | 40PPV-PE4-04MALD | 1/4" ID | 6.4mm ID | 1.20"/1.35" | 0.63" | 1.30" |
40PPX-PE4-06 | 40PPV-PE4-06 | 3/8" ID | 9.5mm ID | 1.20"/1.35" | 0.63" | 1.30" |
40PPX-PE4-06MALD | 40PPV-PE4-06MALD | 3/8" ID | 9.5mm ID | 1.20"/1.35" | 0.63" | 1.30" |
6. Elbow PTF Plug
Non-Valved | Valved | Tube Size | Metric Tube | Length(nv/v) | Width | Height |
40PPX-PE10-06 | 40PPV-PE10-06 | 3/8" OD, 1/4" ID | 9.5mmOD, 6.4mm ID | 1.20"/1.35" | 0.63" | 1.30" |
40PPX-PE10-06MALD | 40PPV-PE10-06MALD | 3/8" OD, 1/4" ID | 9.5mmOD, 6.4mm ID | 1.20"/1.35" | 0.63" | 1.30" |
