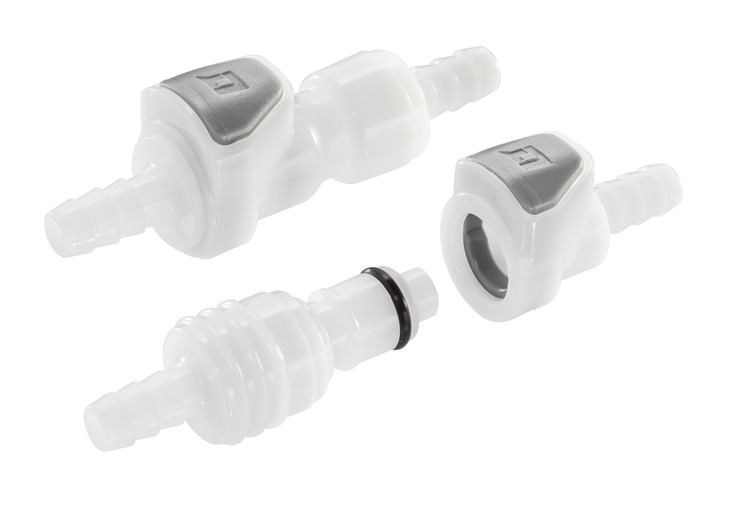

50AC  Series Coupling

50 Series-1/4" Flow Size


50AC 1/4" 유량의 범용 커플링은 내구성이 좋은 내추럴 아세탈(POM) 열가소성 플라스틱으로 제작됩니다.

이 커플링은 좀 더 비용 효율적인 엄지 누르개 디자인이 특징입니다.

이 커플링은 밸브를 사용하거나 사용하지 않은 조합으로 공급이 가능합니다.

모든 50AC 커플링은 50PP 및 50GP 시리즈 커플링과 상호 체결이 가능하며 다른 비슷한 엄지누르개 타입의 커플링과도 서로 상호 체결이 가능합니다.


성능 범위 & 재질 및 구조

50AC 성능 범위
50AC 재질 및 구조
작동 압력진공에서 120psi(8.3bar)까지
몸통과 끝단아세탈 (POM)
온도-40°C ~ 82°C
내부 밸브아세탈 (POM)
유량 용량1/4"
 내부 밸브 스프링 316 스테인레스 철


오링 FDA 및 NSF 등급의 Buna-N (다른 재질 사용 가능)


엄지 누르개스테인레스 철

50AC Series 공기 / 물 유량

공기 유량


물 유량



Q = 분당 갤런 단위 유량

Cv = 평균 유량

ΔP =  커플링 통과 압력 차

S = 액체의 비중


* 유량의 범위

     아래 데이터는 LinkTech 커플링의 액체 유량을 나타냅니다. 각각의 커플링 조합은 실온(21°C)에서 테스트 되었습니다.


50AC 시리즈 커플링에 대한 Cv 값


Socket
50ACV-PB2-04
50AC-PB2-04
50ACV-PB2-06
50AC-PB2-06
50ACV-PB9-04
50AC-PB9-04
50ACV-SB2-04
0.42
0.58
0.45
0.78
0.31
0.38
50AC-S2-04
0.52
0.95
0.70
1.00
0.38
0.39
50ACV-SB2-06
0.43
0.63
0.50
0.89
0.33
0.39
50AC-S2-06
0.53
0.95
0.80
14.00
0.38
0.39
50ACV-SB3-04
0.42
0.58
0.45
0.78
0.31
0.38
50AC-S3-04
0.52
0.95
0.70
1.00
0.38
0.39
50ACV-SB3-06
0.43
0.63
0.50
0.89
0.33
0.39
50AC-S3-06
0.53
0.95
0.80
1.40
0.38
0.39
50ACV-SB1-04
0.41
0.65
0.50
0.81
0.31
0.35
50AC-S1-04
0.56
0.84
0.83
1.40
0.35
0.40
50ACV-SB1-06
0.43
0.70
0.50
1.03
0.30
0.36
50AC-S1-06
0.57
0.84
0.82
1.40
0.35
0.40
　
Socket
50ACV-PB9-06
50AC-PB9-06
50ACV-PB1-04
50AC-PB1-04
50ACV-PB1-06
50AC-PB1-06
50ACV-SB2-04
0.45
0.60
0.43
0.79
0.45
0.75
50AC-S2-04
0.55
0.87
0.65
0.95
0.65
1.00
50ACV-SB2-06
0.62
0.50
0.45
0.95
0.50
0.92
50AC-S2-06
0.57
1.00
0.70
1.40
0.73
1.40
50ACV-SB3-04
0.45
0.60
0.43
0.79
0.45
0.75
50AC-S3-04
0.55
0.87
0.65
0.95
0.65
1.00
50ACV-SB3-06
0.62
0.50
0.45
0.95
0.50
0.92
50AC-S3-06
0.57
1.00
0.70
1.40
0.73
1.40
50ACV-SB1-04
0.48
0.74
0.45
0.80
0.45
0.80
50AC-S1-04
0.58
1.04
0.75
1.40
0.78
1.40
50ACV-SB1-06
0.70
0.48
0.45
0.97
0.48
1.00
50AC-S1-06
0.60
1.05
0.75
1.40
0.75
1.40



Panel Mount Size


　
Panel Opening
Max Panel Thickness
Min Panel Thickness
Socket
See Drawing
0.5"
0.05"
Plug
0.688"
0.3"
0.05"


Panel Nut Hex Size
Panel Nut Thread
13/16"
11/16"-24UNS



ㅣ50AC Series Socket

   1. Male Thread Socket

Non-Valved
Valved
Thread Size
Length
Width
Height
50AC-S1-04
50ACV-SB1-04
1/4"NPT
1.40"
0.75"
0.94"
50AC-S1-06
50ACV-SB1-06
3/8"NPT
1.40"
0.75"
0.94"

   2. In-Line Hose Barb Socket, Short Body

Non-Valved
Tube Size
Metric Tube
Length
Width
Height
50AC-S2-04
1/4" ID
6.4mm ID
1.35"
0.75"
0.94"
50AC-S2-06
3/8" ID
9.5mm ID
1.35"
0.75"
0.94"

   3. In-Line Hose Barb Socket, Long Body

Non-Valved
Non-Valved
Tube Size
Metric Tube
Length
Width
Height
50AC-S2-04LB
50ACV-SB2-04
1/4" ID
6.4mm ID
2.02"
0.75"
0.94"
50AC-S2-05LB
50ACV-SB2-05
5/16" ID
7.9mm ID
2.02"
0.75"
0.94"
50AC-S2-06LB
50ACV-SB2-06
3/8" ID
9.5mm ID
2.02"
0.75"
0.94"

   4. In-Line PTF Socket, Long Body

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
50AC-S9-04LB
50ACV-SB9-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.95"
0.75"
0.93"
50AC-S9-06LB
50ACV-SB9-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
2.05"
0.75"
0.93"

   5. Panel Mount Hose Barb Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
50AC-S3-04
50ACV-SB3-04
1/4" ID
6.4mm ID
2.10"
0.90"
1.05"
50AC-S3-05
50ACV-SB3-05
5/16" ID
7.9mm ID
2.10"
0.90"
1.05"
50AC-S3-06
50ACV-SB3-06
3/8" ID
9.5mm ID
2.10"
0.90"
1.05"

   6. Panel Mount PTF Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
50AC-S8-04
50ACV-SB8-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.97"
0.90"
1.05"
50AC-S8-06
50ACV-SB8-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
2.10"
0.90"
1.05"

   7. In-Line Push-In Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
50AC-S17-04
50ACV-SB17-04
1/4" OD
6.4mm OD
2.06"
0.76"
0.94"

   8. Panel Mount Push-In Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
50AC-S18-04
50ACV-SB18-04
1/4" OD
6.4mm OD
2.09"
0.87"
1.05"

ㅣ50AC Series Plug

   1. Male Thread Plug

Non-Valved
Valved
Thread Size
Length(nv/v)
Width
Height
50AC-PB1-04
50ACV-PB1-04
1/4" NPT
1.40"/1.75"
0.55"
0.55"
50AC-PB1-06
50ACV-PB1-06
3/8" NPT
1.40"/1.60"
0.75"
0.75"

   2. In-Line Hose Barb Plug

Non-Valved
Non-Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
50AC-PB2-04
50ACV-PB2-04
1/4" ID
6.4mm ID
1.35"/2.05"
0.70"
0.70"
50AC-PB2-05
50ACV-PB2-05
5/16" ID
7.9mm ID
1.93"/2.03"
0.70"
0.70"
50AC-PB2-06
50ACV-PB2-06
3/8" ID
9.5mm ID
1.35"/1.90"
0.70"
0.70"

   3. In-Line PTF Plug

Non-Valved
Non-Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
50AC-PB9-04
50ACV-PB9-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.80"/1.96"
0.63"
0.63"
50AC-PB9-06
50ACV-PB9-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
1.74"/1.89"
0.63"
0.63"

   4. Elbow Hose Barb Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
50AC-PB4-04
50ACV-PB4-04
1/4" ID
6.4mm ID
1.20"/1.45"
0.63"
1.25"
50AC-PB4-06
50ACV-PB4-06
3/8" ID
9.5mm ID
1.20"/1.488"
0.63"
1.25"

   5. Elbow PTF Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
50ACX-PB10-04
50ACV-PB10-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.33"/1.48"
0.63"
1.15"
50AC-PB10-06
50ACV-PB10-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
1.34"/1.50
0.63"
1.30"

   6. Elbow Male Thread Plug

Non-Valved
Valved
Thread Size
Length(nv/v)
Width
Height
50AC-PB16-04
50ACV-PB16-04
1/4" NPT
1.29"/1.45"
0.70"
1.47"

   7. In-Line Push-In Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
50AC-PB17-04
50ACV-PB17-04
1/4" OD
6.4mm OD
1.91"/2.08"
0.70"
0.70"
