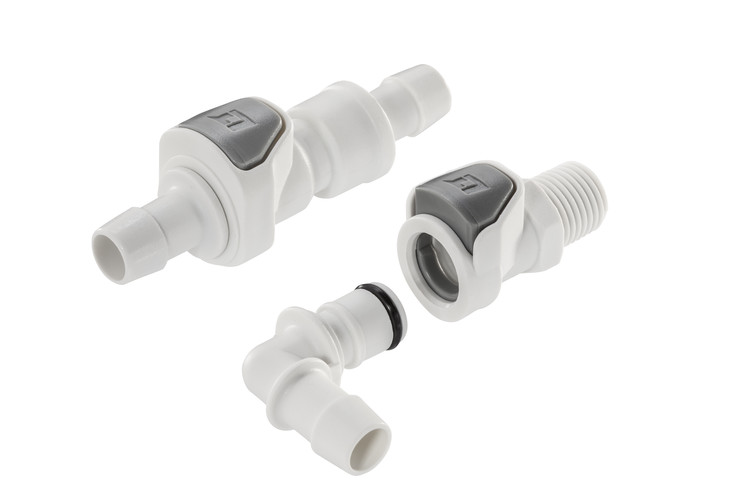

50GP Series Coupling
50 Series-1/4" Flow Size
50GP 시리즈 커플링은 고성능 유리 충진 Polypropylene으로 제작되었습니다.
뛰어난 내화학성을 갖고 있기 때문에 이 커플링은 산이나 화학물질 이송의 용도에 매우 적합합니다.
모든 50GP 커플링은 50AC 시리즈 제품과 상호 체결이 가능합니다.
 | > Quick Coupling > 50 Series > 50GP Series Coupling |
50GP Series Coupling
50 Series-1/4" Flow Size
성능 범위 & 재질 및 구조
50GP 성능 범위 | 50GP 재질 및 구조 | ||
| 작동 압력 | 진공에서 120psi(8.3bar)까지 | 몸통과 끝단 | 유리 충진 Polypropylene |
| 온도 | -40°C ~ 82° | 엄지 누르개 | 의료용 등급의 Polypropylene |
| 유량 용량 | 1/4" | 내부 밸브 스프링 | 316 스테인레스 철 |
| 오링 | EPDM (다른 재질 사용 가능) | ||
| 내부 밸브 | 아세탈 (POM) | ||
ㅣ50GP Series Socket
1. Male Thread Socket
Non-Valved | Thread Size | Length | Width | Height |
50GP-S1-04 | 1/4"NPT | 1.40" | 0.75" | 0.93" |
2. In-Line Hose Barb Socket, Short Body
Non-Valved | Tube Size | Metric Tube | Length | Width | Height |
50GP-S5-04 | 1/4" ID | 6.4mm ID | 1.35" | 0.75" | 0.93" |
50GP-S5-06 | 3/8" ID | 9.5mm ID | 1.35" | 0.75" | 0.93" |
3. In-Line Hose Barb Socket, Long Body
Non-Valved | Valved | Tube Size | Metric Tube | Length | Width | Height |
50GP-S5-06LB | 50GPV-SF5-06 | 3/8" ID | 9.5mm ID | 2.00" | 0.83" | 0.94" |
4. Elbow Hose Barb Socket
Non-Valved | Tube Size | Metric Tube | Length | Width | Height |
50GP-S7-06 | 3/8" ID | 9.5mm ID | 1.23" | 0.75" | 1.50" |
ㅣ50GP Series Plug
1. Male Thread Plug
Non-Valved | Thread Size | Length | Width | Height |
50GP-PF1-04 | 1/4"NPT | 1.35" | 0.62" | 0.62" |
2. In-Line Hose Barb Plug
Non-Valved | Tube Size | Metric Tube | Length | Width | Height |
50GP-PF5-04 | 1/4" ID | 6.4mm ID | 1.35" | 0.62" | 0.62" |
50GP-PF5-06 | 3/8" ID | 9.5mm ID | 1.35" | 0.62" | 0.62" |
3. Elbow Hose Barb Plug
Non-Valved | Tube Size | Metric Tube | Length | Width | Height |
50GP-PF7-06 | 3/8" ID | 9.5mm ID | 1.25" | 0.62" | 1.26" |
4. End Stop Plug
Non-Valved | Length | Width | Height |
50GP-PF6 | 1.20" | 0.69" | 0.69" |
