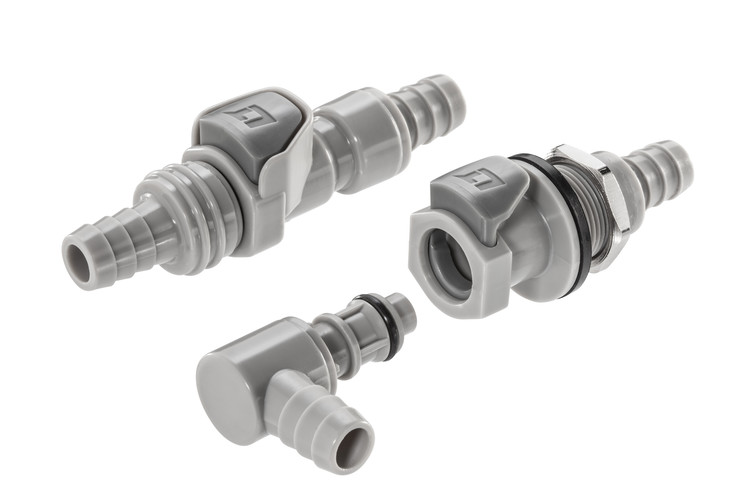

50PP Series Coupling
50 Series-1/4" Flow Size
50PP 커플링은 1/4" 유량 용량을 갖고 있으며, 의료용 등급의 감마 멸균이 가능한 Polypropylene으로 더 뛰어난 내화학성을 제공합니다.
이 커플링은 밸브가 포함된 상태이거나 밸브가 포함되지 않은 상태로 공급가능합니다.
50PP 커플링은 다른 40 시리즈 커플링과 상호 체결이 가능하며 다른 비슷한 엄지누르개 타입의 커플링과도 서로 상호 체결이 가능합니다.
 | > Quick Coupling > 50 Series > 50PP Series Coupling |
50PP Series Coupling
50 Series-1/4" Flow Size
성능 범위 & 재질 및 구조
| 50PP 성능 범위 | 50PP 재질 및 구조 | ||
| 작동 압력 | 진공에서 100psi(7.2bar)까지 | 몸통과 끝단 | 의료용 등급의 Polypropylene |
| 온도 | 0°C ~ 71°C | 내부 밸브 | 의료용 등급의 Polypropylene |
| 유량 용량 | 1/4" | 내부 밸브 스프링 | 316 스테인레스 철 |
| 외부 스프링 및 핀 | 스테인레스 철 | ||
| 오링 | Peroxide 처리된 EPDM (다른 재질 사용 가능) | ||
| 엄지 누르개 | 의료용 등급의 Polypropylene | ||
50PP Series 공기 / 물 / 온도 유량
공기 유량
물 유량
온도 유량
 Q = 분당 갤런 단위 유량 Cv = 평균 유량 ΔP = 커플링 통과 압력 차 S = 액체의 비중 * 유량의 범위 아래 데이터는 LinkTech 커플링의 액체 유량을 나타냅니다. 각각의 커플링 조합은 실온(21°C)에서 테스트 되었습니다. |
Socket | 50PPX-PE2-04 | 50PPV-PE2-04 | 50PPX-PE2-06 | 50PPV-PE2-06 | 50PPX-PE4-04 |
50PPV-SE2-04 | 0.51 | 0.51 | 0.51 | 0.51 | 0.5 |
50PPV-SE2-06 | 0.61 | 0.51 | 1.13 | 0.72 | 0.5 |
50PPV-SE3-04 | 0.51 | 0.51 | 0.51 | 0.51 | 0.5 |
50PPV-SE3-06 | 0.61 | 0.51 | 1.13 | 0.72 | 0.5 |
Socket | 50PPV-PE4-04 | 50PPX-PE4-06 | 50PPV-PE4-06 | 50PPV-PE1-04 | 50PPV-PE1-04 |
50PPV-SE2-04 | 0.45 | 0.5 | 0.5 | 0.51 | 0.51 |
50PPV-SE2-06 | 0.45 | 0.81 | 0.69 | 0.51 | 0.72 |
50PPV-SE3-04 | 0.45 | 0.5 | 0.5 | 0.51 | 0.51 |
50PPV-SE3-06 | 0.45 | 0.81 | 0.69 | 0.51 | 0.72 |
Panel Opening | Max Panel Thickness | Min Panel Thickness | |
Socket | See Drawing | 0.5" | 0.05" |
Panel Nut Hex Size | Panel Nut Thread |
13/16" | 11/16-24UNS |
ㅣ50PP Series Socket
1. In-Line Hose Barb Socket
Non-Valved | Tube Size | Metric Tube | Length | Width | Height |
50PPV-SE2-04 | 1/4" ID | 6.4mm ID | 2.01" | 0.76" | 0.94" |
50PPV-SE2-06 | 3/8" ID | 9.5mm ID | 2.01" | 0.76" | 0.94" |
2. Panel Mount Hose Barb Socket (Gasket Seal Included)
Valved | Tube Size | Metric Tube | Length | Width | Height |
50PPV-SE3-04 | 1/4" ID | 6.4mm ID | 2.14" | 1.00" | 0.94" |
50PPV-SE3-06 | 3/8" ID | 9.5mm ID | 2.14" | 1.00" | 0.94" |
3. Panel Mount Socket Sealing Gasket
Part No | Material | O.D. | Thickness |
C11376 | EPDM | 1.00" OD | 0.08" |
ㅣ50PP Series Plugs
1. Male Thread Plug
Non-Valved | Valved | Thread Size | Length(nv/v) | Width | Height |
50PPX-PE1-04 | 50PPV-PE1-04 | 1/4" NPT | 1.75" | 0.63" | 0.63" |
50PPX-PE1-06 | 50PPV-PE1-06 | 3/8" NPT | 1.75" | 0.75" | 0.75" |
2. In-Line Hose Barb Plug
Non-Valved | Valved | Tube Size | Metric Tube | Length(nv/v) | Width | Height |
50PPX-PE2-04 | 50PPV-PE2-04 | 1/4" ID | 6.4mm ID | 1.89"/2.04" | 0.70" | 0.70" |
50PPX-PE2-06 | 50PPV-PE2-06 | 3/8" ID | 9.5mm ID | 1.76"/1.91" | 0.70" | 0.70" |
3. Elbow Hose Barb Plug
Non-Valved | Valved | Tube Size | Metric Tube | Length(nv/v) | Width | Height |
50PPX-PE4-04 | 50PPV-PE4-04 | 1/4" ID | 6.4mm ID | 1.29"/1.44" | 0.63" | 1.23" |
50PPX-PE4-06 | 50PPV-PE4-06 | 3/8" ID | 9.5mm ID | 1.33"/1.48" | 0.63" | 1.23" |
