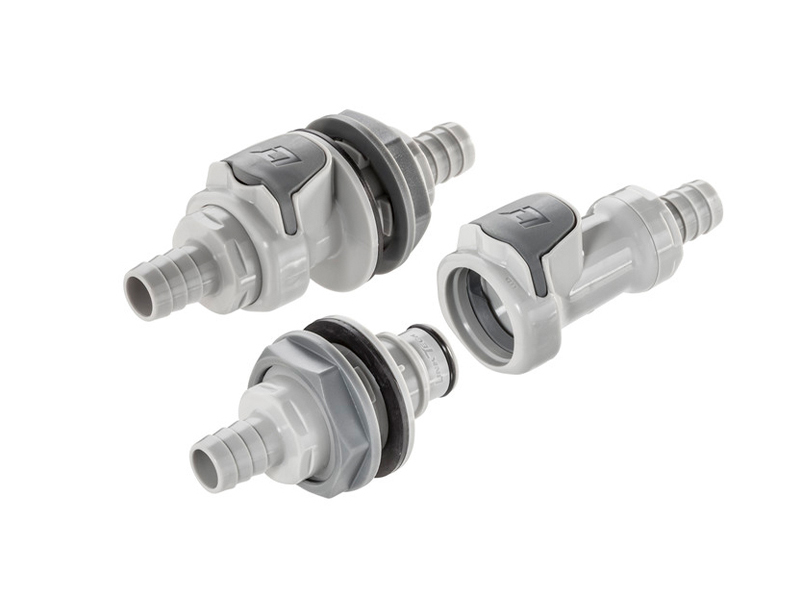

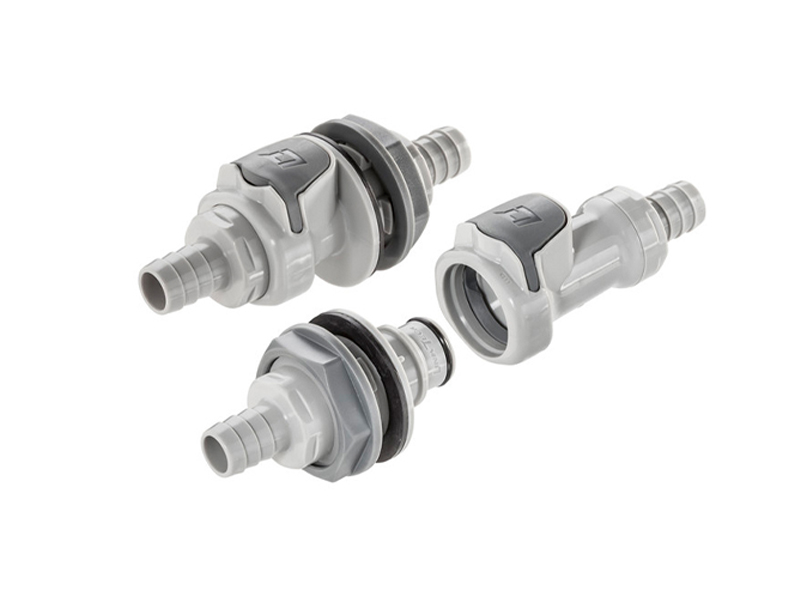

60PP Series Coupling

60 Series-3/8" Flow Size


60PP 커플링은 가장 큰 3/8" 유량 용량을 갖고 있으며, 밸브가 포함된 상태이거나 밸브가 포함되지 않은 상태로 공급가능합니다.

의료용 등급의 감마 멸균이 가능한 Polypropylene으로 제작됩니다.

저비용 고유량의 특징을 갖는 이 커플링은 좀 더 크고 튼튼한 엄지 누르개를 사용하며, 보다 뛰어난 내화학성을 갖고 있습니다.

새롭고 향산된 패널 마운트 커플링은 좀 더 두꺼운 패널과 다른 다양한 용도의 사용에 적합하도록 더 강하고 더 신뢰할 수 있는 디자인으로 제작되었습니다.

모든 60PP 커플링은 다른 모든 60 시리즈 커플링뿐만 아니라 비슷한 산업용 엄지 누르개 타입의 고유량 커플링과 상호 체결이 가능합니다.

성능 범위 & 재질 및 구조

60PP 성능 범위
60PP 재질 및 구조
작동 압력진공에서 120psi(8.3bar)까지
 몸통과 끝단
 의료용 등급의 Polypropylene
 온도-40°C ~ 82°C
내부 밸브
의료용 등급의 Polypropylene
유량 용량  3/8"
내부 밸브 스프링
316 스테인레스 철


외부 스프링 및 핀
스테인레스 철


오링
Peroxide 처리된 EPDM (다른 재질 사용 가능)


 엄지 누르개
의료용 등급의 Polypropylene

60PP Series 공기 / 물 / 온도 유량

공기 유량


물 유량


온도 유량



Q = 분당 갤런 단위 유량

Cv = 평균 유량

ΔP =  커플링 통과 압력 차

S = 액체의 비중


* 유량의 범위

     아래 데이터는 LinkTech 커플링의 액체 유량을 나타냅니다. 각각의 커플링 조합은 실온(21°C)에서 테스트 되었습니다.


60PP 시리즈 커플링에 대한 Cv 값


Socket
60PP-PE2-06
60PPV-PE2-06
60PP-PE2-08
60PPV-PE2-08
60PP-PE4-06
60PPV-PE4-06
60PP-PE4-08
60PPV-SE1-06
1.27
1.27
1.62
1.51
1.14
1.14
1.46
60PPV-SE1-08
1.28
1.34
1.62
1.51
1.15
1.24
1.46
60PPV-SE3-06
1.07
1
1.17
1.14
0.96
0.9
1.05
60PPV-SE3-08
1.25
1.23
1.61
1.52
1.13
1.11
1.45
60PPV-SE2-06
1.07
1
1.17
1.14
0.96
0.9
1.05
60PPV-SE2-08
1.25
1.23
1.61
1.52
1.13
1.11
1.45
60PP-S2-12
-
-
-
-
-
-
-
60PPV-SE2-12
-
-
-
-
-
-
-








Socket
60PPV-PE4-08
60PP-PE1-06
60PPV-PE1-06
60PP-PE1-08
60PPV-PE1-08
60PP-PE2-12
60PPV-PE2-12
60PPV-SE1-06
1.36
1.8
1.58
1.7
1.65
-
-
60PPV-SE1-08
1.36
1.81
1.54
1.72
1.56
-
-
60PPV-SE3-06
1.03
1.33
1.26
1.3
1.24
-
-
60PPV-SE3-08
1.37
1.79
1.6
1.68
1.56
-
-
60PPV-SE2-06
1.03
1.33
1.26
1.3
1.24
-
-
60PPV-SE2-08
1.37
1.79
1.6
1.68
1.56
-
-
60PP-S2-12
-
-
-
-
-
3.94
-
60PPV-SE2-12
-
-
-
-
-
-
2.04




Panel Mount Size


　
Panel Opening
Max Panel Thickness
Min Panel Thickness
Socket
See Drawing
0.5"
0.03"
Plug
1.21"
0.3"
0.03"

Panel Nut Hex Size
1.375"


ㅣ60PP Series Socket

   1. Male Thread Socket

Non-Valved
Valved
Thread Size
Length
Width
Height
60PP-S1-06
60PPV-SE1-06
3/8" NPT
2.78"
1.36"
1.44"
60PP-S1-08
60PPV-SE1-08
1/2" NPT
2.93"
1.36"
1.44"
60PP-S1-12
60PPV-SE1-12
3/4" NPT
3.13"
1.36"
1.44"

   2. In-Line Hose Barb Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
60PP-S2-06
60PPV-SE2-06
3/8" ID
9.5mm ID
2.78"
1.36"
1.44"
60PP-S2-08
60PPV-SE2-08
1/2" ID
12.7mm ID
2.88"
1.36"
1.44"
60PP-S2-12
60PPV-SE2-12
3/4" ID
19.0mm ID
2.93"
1.36"
1.44"

   3. Panel Mount Hose Barb Socket (Gasket Seal Included)

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
60PP-S3-06
60PPV-SE3-06
3/8" ID
9.5mm ID
2.86"
1.62"
1.65"
60PP-S3-08
60PPV-SE3-08
1/2" ID
12.7mm ID
3.03"
1.62"
1.65"
60PP-S3-12
60PPV-SE3-12
3/4" ID
19.0mm ID
3.089"
1.62"
1.65"

   4. Panel Mount Hose Barb Elbow Socket (Gasket Seal Included)

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
60PP-S22-06
60PPV-SE22-06
3/8" ID
9.5mm ID
2.96"
1.62"
1.73"
60PP-S22-08
60PPV-SE22-08
1/2" ID
12.7mm ID
2.96"
1.62"
1.83"

ㅣ60PP Series Plug

   1. Male Thread Plug

Non-Valved
Valved
Thread Size
Length(nv/v)
Width
Height
60PP-PE1-06
60PPV-PE1-06
3/8" NPT
1.87"/2.01"
1.14"
1.00"
60PP-PE1-08
60PPV-PE1-08
1/2" NPT
2.02"/2.16"
1.14"
1.00"
60PP-PE1-12
60PPV-PE1-12
3/4" NPT
2.22"/2.36"
1.21"
1.05"

   2. In-Line Hose Barb Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
60PP-PE2-06
60PPV-PE2-06
3/8" ID
9.5mm ID
1.87"/2.01"
1.00"
1.00"
60PP-PE2-08
60PPV-PE2-08
1/2" ID
12.7mm ID
1.97"/2.11"
1.00"
1.00"
60PP-PE2-12
60PPV-PE2-12
3/4" ID
19.0mm ID
2.02"/2.16"
1.00"
1.00"

   3. Panel Mount Hose Barb Plug (Gasket Seal Included)

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
60PP-PE3-06
60PPV-PE3-06
3/8" ID
9.5mm ID
2.74"'/2.88"
1.62"
1.62"
60PP-PE3-08
60PPV-PE3-08
1/2" ID
12.7mm ID
2.84"/2.98"
1.62"
1.62"
60PP-PE3-12
60PPV-PE3-12
3/4" ID
19.0mm ID
2.89"/3.03
1.62"
1.62"

   4. Panel Mount Hose Barb Elbow Plug (Gasket Seal Included)

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
60PP-PE22-06
60PPV-PE22-06
3/8" ID
9.5mm ID
2.86"/3.00"
1.62"
1.73"
60PP-PE22-08
60PPV-PE22-08
1/2" ID
12.7mm ID
2.86"/3.00"
1.62"
1.83"

   5. Elbow Hose Barb Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
60PP-PE4-06
60PPV-PE4-06
3/8" ID
9.5mm ID
1.94"/2.08"
1.00"
1.40"
60PP-PE4-08
60PPV-PE4-08
1/2" ID
12.7mm ID
1.94"/2.08"
1.00"
1.50"
