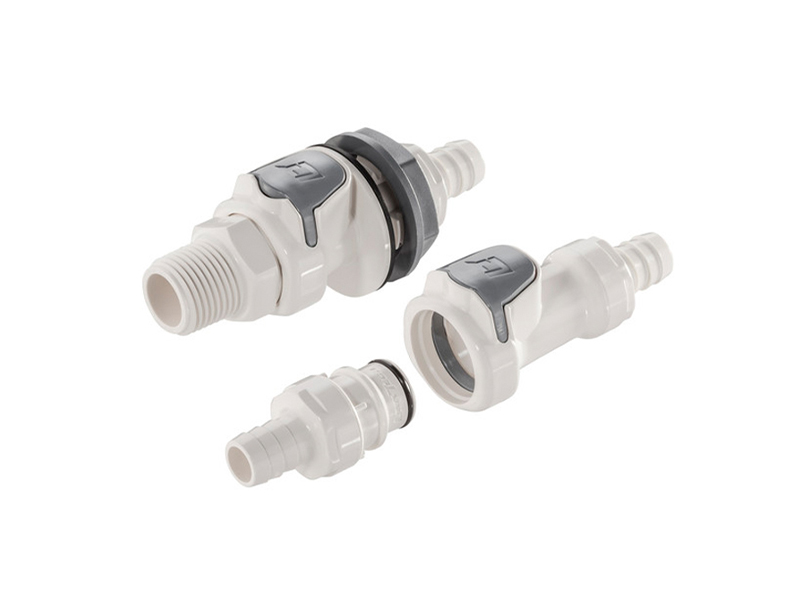

60PS Series Coupling

60 Series-3/8" Flow Size


고성능 열가소성 플라스틱인 Udel® Polysulfone으로 제작된 3/8" 유량의 커플링은 고온에서 내구성과 안정성이 더욱 뛰어납니다.

 이 시리즈의 커플링은 새롭고 개선된 패널 마운트 디자인을 적용하였습니다.

그래서 좀 더 신뢰할 수 있고, 내구성이 뛰어난 엄지 누르개를 사용하며, 사용하기에 쉽고 빠릅니다.

모든 60PS 커플링은 유사 산업에 사용되는 엄지 누르개 타입의 고유량 커플링 뿐만 아니라, 모든 다른 60시리즈의 커플링과 상호 체결이 가능합니다.

성능 범위 & 재질 및 구조

60PS 성능 범위60PS 재질 및 구조
작동 압력
진공에서 125psi(8.6bar)까지
몸통과 끝단
Udel® Polysulfone
온도
-40°C ~ 138°C
내부 밸브
Udel® Polysulfone
유량 용량
3/8"
내부 밸브 스프링
316 스테인레스 철


외부 스프링 및 핀
스테인레스 철


오링
Peroxide 처리된 EPDM (다른 재질 사용 가능)


 엄지 누르개
Udel® Polysulfone

60PS Series 공기 / 물 / 온도 유량

공기 유량


물 유량


온도 유량



Q = 분당 갤런 단위 유량

Cv = 평균 유량

ΔP =  커플링 통과 압력 차

S = 액체의 비중


* 유량의 범위

     아래 데이터는 LinkTech 커플링의 액체 유량을 나타냅니다. 각각의 커플링 조합은 실온(21°C)에서 테스트 되었습니다.


60PS 시리즈 커플링에 대한 Cv 값


Socket
60PS-PE2-06
60PSV-PE2-06
60PS-PE2-08
60PSV-PE2-08
60PS-PE4-06
60PSV-PE4-06
60PS-PE4-08
60PSV-SE1-06
1.27
1.27
1.62
1.51
1.14
1.14
1.46
60PSV-SE1-08
1.28
1.34
1.62
1.51
1.15
1.24
1.46
60PSV-SE3-06
1.07
1
1.17
1.14
0.96
0.9
1.05
60PPV-SE3-08
1.25
1.23
1.61
1.52
1.13
1.11
1.45
60PSV-SE2-06
1.07
1
1.17
1.14
0.96
0.9
1.05
60PSV-SE2-08
1.25
1.23
1.61
1.52
1.13
1.11
1.45
60PS-S2-12
-
-
-
-
-
-
-
60PSV-SE2-12
-
-
-
-
-
-
-








Socket
60PSV-PE4-08
60PS-PE1-06
60PSV-PE1-06
60PS-PE1-08
60PSV-PE1-08
60PS-PE2-12
60PSV-PE2-12
60PSV-SE1-06
1.36
1.8
1.58
1.7
1.65
-
-
60PSV-SE1-08
1.36
1.81
1.54
1.72
1.56
-
-
60PSV-SE3-06
1.03
1.33
1.26
1.3
1.24
-
-
60PPV-SE3-08
1.37
1.79
1.6
1.68
1.56
-
-
60PSV-SE2-06
1.03
1.33
1.26
1.3
1.24
-
-
60PSV-SE2-08
1.37
1.79
1.6
1.68
1.56
-
-
60PS-S2-12
-
-
-
-
-
3.94
-
60PSV-SE2-12
-
-
-
-
-
-
2.04




Panel Mount Size


　
Panel Opening
Max Panel Thickness
Min Panel Thickness
Socket
See Drawing
0.3"
0.03"
Plug
1.21"
0.3"
0.03"

Panel Nut Hex Size
1.375"


ㅣ60PS Series Socket

    1. Male Thread Socket

Non-Valved
Valved
Thread Size
Length
Width
Height
60PS-S1-06
60PSV-SE1-06
3/8" NPT
2.78"
1.36"
1.44"
60PS-S1-08
60PSV-SE1-08
1/2" NPT
2.93"
1.36"
1.44"

    2. In-Line Hose Barb Socket

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
60PS-S2-06
60PSV-SE2-06
3/8" ID
9.5mm ID
2.82"
1.36"
1.44"
60PS-S2-08
60PSV-SE2-08
1/2" ID
12.7mm ID
2.92"
1.36"
1.44"
60PS-S2-12
60PSV-SE2-12
3/4" ID
19.0mm ID
2.97"
1.36"
1.44"

    3. Panel Mount Hose Barb Socket (Gasket Seal Included)

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
60PS-S3-06
60PSV-SE3-06
3/8" ID
9.5mm ID
2.90"
1.62"
1.65"
60PS-S3-08
60PSV-SE3-08
1/2" ID
12.7mm ID
3.07"
1.62"
1.65"
60PS-S3-12
60PSV-SE3-12
3/4" ID
19.0mm ID
3.12"
1.62"
1.65"

    4. Panel Mount Hose Barb Elbow Socket (Gasket Seal Included)

Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
60PS-S22-06
60PSV-SE22-06
3/8" ID
9.5mm ID
2.96"
1.62"
1.73"
60PS-S22-08
60PSV-SE22-08
1/2" ID
12.7mm ID
2.96"
1.62"
1.83"

ㅣ60PS Series Plug

    1. Male Thread Plug

Non-Valved
Valved
Thread Size
Length(nv/v)
Width
Height
60PS-PE1-06
60PSV-PE1-06
3/8" NPT
2.82"/2.92"
1.14"
1.00"
60PS-PE1-08
60PSV-PE1-08
1/2" NPT
2.82"/2.92"
1.14"
1.00"

    2. In-Line Hose Barb Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
60PS-PE2-06
60PSV-PE2-06
3/8" ID
9.5mm ID
1.91"/2.05"
1.00"
1.00"
60PS-PE2-08
60PSV-PE2-08
1/2" ID
12.7mm ID
2.01"/2.15"
1.00"
1.00"
60PS-PE2-12
60PSV-PE2-12
3/4" ID
19.0mm ID
2.01"/2.20"
1.00"
1.00"

    3. Panel Mount Hose Barb Plug (Gasket Seal Included)

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
60PS-PE3-06
60PSV-PE3-06
3/8" ID
9.5mm ID
2.78"/2.92"
1.62"
1.62"
60PS-PE3-08
60PSV-PE3-08
1/2" ID
12.7mm ID
2.88"/3.02"
1.62"
1.62"
60PS-PE3-12
60PSV-PE3-12
3/4" ID
19.0mm ID
2.93"/3.07"
1.62"
1.62"

    4. Panel Mount Hose Barb Elbow Plug (Gasket Seal Included)

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
60PS-PE22-06
60PSV-PE22-06
3/8" ID
9.5mm ID
2.86"/3.00"
1.62"
1.73"
60PS-PE22-08
60PSV-PE22-08
1/2" ID
12.7mm ID
2.86"/3.00"
1.62"
1.83"

    5. Elbow Hose Barb Plug

Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
60PS-PE4-06
60PSV-PE4-06
3/8" ID
9.5mm ID
1.98"/2.12"
1.00"
1.43"
60PS-PE4-08
60PSV-PE4-08
1/2" ID
12.7mm ID
1.98"/2.12"
1.00"
1.53"
