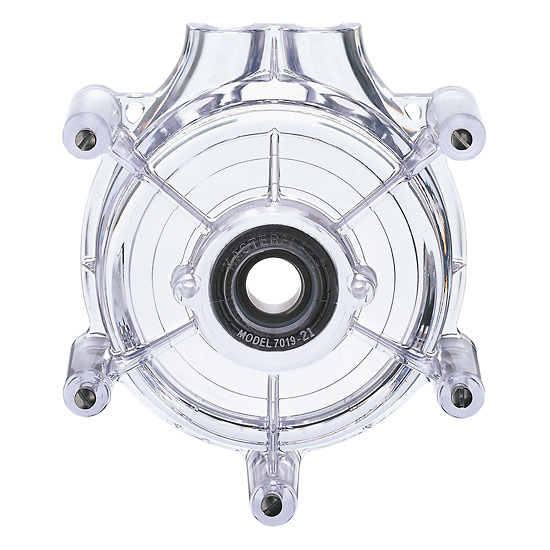

I/P® Standard Pump Head
특징 및 장점
• 유량의 이송은 13 LPM까지 가능합니다.
• 정밀 금형 제작된 하우징
• 각각의 펌프 헤드는 한 개 사이즈의 튜브만을 사용할 수 있게 설계되었습니다. 그래서 최적화된 Occlusion과 성능을 보장합니다.
• OEM 용도에도 쉽게 적용될 수 있습니다.
• 교체가 가능합니다.
• 이중 채널 펌프 작용이 가능하도록 이중-채널 장착 장비를 사용해 헤드를 이중으로 사용할 수 있습니다.
선택기준
1. 요구되는 유량 및 튜브 사이즈
2. 제품의 재질
3. 여러 드라이브에 적용 가능
• 본 제품에는 50.8cm 길이의 실리콘 튜브와 장착 키, 그리고 장착 장비가 포함되어 있습니다.
튜브와 드라이브를 따로 구매하여야 합니다.
펌프 하우징 사양
Clear Polycarbonate (PC)
• 범용 용도
• 하우징 외부에서 펌프 헤드의 작동을 관찰할 수 있습니다.
• CRS/Buna N 이나 304-시리즈 SS/PTFE 보호 볼 베어링 중에서 선택이 가능합니다.
Polyphenylene Sulfide (PPS)
• 부식을 유발하는 액체나 가스 이송 시 뛰어난 제품 보호력을 갖습니다.
• 300 시리즈의 스테인레스 철이 볼 베어링을 감쌉니다.
주문정보
| Pump tubing size | PC housing | PPS housing | |
| CRS rotor | SS rotor | SS rotor | |
| For Precision tubing | |||
| I/P 73 | 07019-20 | 07019-21 | 07019-43 |
| I/P 82 | 07019-32 | 07019-31 | 07019-53 |
I/P® Standard Pump Head 사양
| Part No. | 07019 | ||||||
| -20 | -21 | -43 | -31 | -32 | -53 | ||
| Performance Specifications | |||||||
| Flow capacity | 0.01 ~ 13 LPM | ||||||
| Max rpm | 650 | ||||||
| Number of rollers | 3 | ||||||
| Max pressure | 40 psi | 20 psi | |||||
| Max vacuum | 610 mm Hg | 510 mmHg | |||||
| Torque Specifications ( a single pump head pumping water at 0 psi, 21℃) | |||||||
| Norprene® | Starting torque | 18.0 kg-cm | |||||
| PharMed® | Running torque | 5.8 kg-cm | |||||
| Tygon® | Starting torque | 27.7 kg-cm | |||||
| Viton® | Running torque | 4.6 kg-cm | |||||
| C-Flex® | Starting torque | 5.8 kg-cm | |||||
| Silicone | Running torque | 2.2 kg-cm | |||||
| Physical Specifications | |||||||
| Housing material | PC | PPS | PC | PPS | |||
| Rotor material | CRS | SS | CRS | SS | |||
| Operating temperature | 0 ~ 40℃ | ||||||
| Shipping weight | 1.8 kg | ||||||
