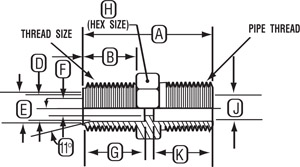

10 Male Connector
![]() | ![]() |
| Tube | Thd. | Thread | A | B | D | E | F | G | H | J | K | JACO No. |
| O.D. | ±1/64 | ±1/64 | +.005/ -.010 | ±.010 | ±1/64 | ±1/64 | ±1/64 | ±1/64 | ||||
| 1/8" | 1/8" | 5/16-24 | 7/8 | 5/16 | 1/8" | .175-180 | .109 | 7/16 | 7/16 | 15/64 | 25/64 | 10-2-2 |
| 1/4" | 1/8" | 7/16-20 | 63/64 | 3/8 | 1/4" | .330-335 | .170 | 15/32 | 5/8 | 3/16 | 15/32 | 10-4-2 |
| 1/4" | 1/4" | 7/16-20 | 1-3/16 | 11/32 | 1/4" | .330-335 | .170 | 15/32 | 5/8 | 5/16 | 11/16 | 10-4-4 |
| 1/4" | 3/8" | 7/16-20 | 1-3/64 | 3/8 | 1/4" | .330-335 | .170 | 15/32 | 13/16 | 3/8 | 43/64 | 10-4-6 |
| 5/16" | 1/8" | 1/2-20 | 1 | 3/8 | 5/16" | .380-38.5 | .250 | 31/64 | 11/16 | 1/4 | Thru | 10-5-2 |
| 5/16" | 1/4" | 1/2-20 | 1-3/16 | 3/8 | 5/16" | .380-385 | .232 | 31/64 | 11/16 | 5/16 | 41/64 | 10-5-4 |
| 3/8" | 1/8" | 5/8-20 | 1-9/64 | 15/32 | 3/8" | .460-465 | .250 | 19/32 | 13/16 | 1/4 | Thru | 10-6-2 |
| 3/8" | 1/4" | 5/8-20 | 1-5/16 | 29/64 | 3/8" | .460-465 | .312 | 19/32 | 13/16 | 5/16 | Thru | 10-6-4 |
| 3/8" | 3/8" | 5/8-20 | 1-11/32 | 29/64 | 3/8" | .460-465 | .250 | 19/32 | 13/16 | 3/8 | 23/32 | 10-6-6 |
| 3/8" | 1/2" | 5/8-20 | 1-19/32 | 15/32 | 3/8" | .460-465 | .250 | 19/32 | 15/16 | 15/32 | 15/16 | 10-6-8 |
| 1/2" | 1/8" | 3/4-20 | 1-15/64 | 9/16 | 1/2" | .590-595 | .250 | 11/16 | 15/16 | 1/4 | Thru | 10-8-2 |
| 1/2" | 1/4" | 3/4-20 | 1-27/64 | 9/16 | 1/2" | .590-595 | .312 | 11/16 | 15/16 | 5/16 | Thru | 10-8-4 |
| 1/2" | 3/8" | 3/4-20 | 1-15/32 | 9/16 | 1/2" | .590-595 | .375 | 11/16 | 15/16 | 3/8 | Thru | 10-8-6 |
| 1/2" | 1/2" | 3/4-20 | 1-5/8 | 9/16 | 1/2" | .590-595 | .375 | 11/16 | 15/16 | 15/32 | 57/64 | 10-8-8 |
| 5/8" | 3/8" | 7/8-20 | 1-31/64 | 19/32 | 5/8" | .715-720 | .375 | 45/64 | 1-1/16 | 3/8 | Thru | 10-10-6 |
| 5/8" | 1/2" | 7/8-20 | 1-5/8 | 19/32 | 5/8" | .715-720 | .484 | 45/64 | 1-1/16 | 31/64 | Thru | 10-10-8 |
| 3/4" | 1/2" | 1-1/16-20 | 1-51/64 | 43/64 | 3/4" | .860-865 | .500 | 13/16 | 1-5/16 | 1/2 | Thru | 10-12-8 |
| 3/4" | 3/4" | 1-1/16-20 | 1-5/16 | 43/64 | 3/4" | .860-865 | .625 | 13/16 | 1-5/16 | 5/8 | Thru | 10-12-12 |
| 7/8" | 3/4" | 1-3/16-16 | 2 | 3/4 | 7/8" | .995-1000 | .625 | 7/8 | 1-7/16 | 5/8 | Thru | 10-14-12 |
