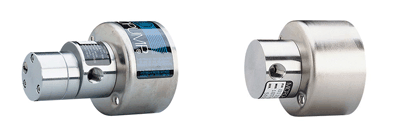

MICROPUMP® A-Mount Gear Pump Head
특징 및 장점
• 유체의 누수 방지 이송이 가능합니다.
• 자성 드라이브와 하나의 씰링이 잠재적 오염의 가능성을 없앱니다.
• 정밀-기어의 펌프 헤드는 다양한 강한 화학 물질을 처리할 수 있습니다.
• 다양한 습윤 부품이 적용되어, 다양한 강한 화학 물질을 처리할 수 있습니다.
• 구매 가능한 서비스 키트와 간단한 핸드 장비를 사용하기에 적합하게 작고 사용하기 쉽습니다.
• 캐빗-스타일의 펌프 헤드는 높은 유입 압을 제공합니다.
• 흡입 shoe head는 더 높은 압력을 절달하며, 뛰어난 자가 공급 성능을 보입니다.
• 지속적으로 작동할 수 있습니다.
선택 기준
1. 요구되는 유량 및 튜브 사이즈
2. C908여러 드라이브에 적용 가능성
3. Masterflex® L/S® 드라이브용 장착 아답터 판
펌프헤드와 드라이브는 따로 구매하여야 합니다.
여러 종류의 드라이브에 사용 가능
• 600rpm의 회전수를 갖는 Masterflex L/S 드라이브용 마이크로 펌프의 펌프 헤드 어답터를 사용하는 L/S 드라이브는 모두 장착이 가능하고, Micropump에 사용할 수 있는 드라이브에도 사용 가능합니다.
펌프 하우징 사양
• 316 스테인레스 철 기본의 재질
• 기어 부분은 carbon graphite, PTFE, PPS 또는 PEEK재질로 제작됩니다.
• Viton®, PTFE, Kalrez, EPDM과 같은 부동적 밀봉 재질을 선택할 수 있습니다.
사양 및 주문 정보
최대 점도 : 0.2 ~ 1500cp
흡입 높이 : 59.8 milibar (1750 rpm에서 물 24")
| 파트 넘버 | 유량 (mL/min) | 최대 압력 | 포트size NPT(F) | 침습 파트 | 온도 범위 | 내부 지나감 | 최대 속도 | 서비스키트 파트 넘버 | |||||
| mL/rev | 50 rpm | 5000 rpm | Diff | System | 몸체 | 기어 | 밀봉 | ||||||
| Cavity-Style 펌프 헤드 | |||||||||||||
| 73011-00 | 0.32 | 16 | 1600 | 5.51 | 20.68 | 1/8" | 316 SS | PEEK | PTFE | -43 ~ 54℃ | 안 지나감 | 10000 | 73011-80 |
| 73011-02 | 5.51 | PEEK | -43 ~ 54℃ | 지나감 | 73011-80 | ||||||||
| 07002-17 | 3.44 | PTFE | -43 ~ 76℃ | 지나감 | 07144-38 | ||||||||
| 07002-23 | 0.64 | 32 | 3200 | 3.44 | 20.68 | 1/8" | 316 SS | PTFE | PTFE | -43 ~ 54℃ | 지나감 | 10000 | 07002-08 |
| 07001-80 | 5.17 | PPS | 07001-89 | ||||||||||
| 73011-08 | 0.64 | 32 | 3200 | 5.51 | 20.68 | 1/8" | 316 SS | PEEK | PTFE | -43 ~ 54℃ | 안 지나감 | 10000 | 73011-84 |
| 73011-10 | 지나감 | 73011-84 | |||||||||||
| 73011-16 | 0.91 | 45.5 | 4550 | 5.51 | 20.68 | 1/8" | 316 SS | PEEK | PTFE | -43 ~ 54℃ | 안 지나감 | 10000 | 73011-88 |
| 73011-18 | 5.51 | PEEK | -43 ~ 54℃ | 지나감 | 73011-88 | ||||||||
| 07001-40 | 3.44 | PTFE | -43 ~ 98℃ | 지나감 | 07001-41 | ||||||||
| Suction Shoe 펌프 헤드 | |||||||||||||
| 07002-25 | 0.017 | 0.85 | 85 | 1.37 | 20.68 | 1/8" | 316 SS | Graphite | PTFE | -45~176℃ | 안 지나감 | 8000 | 07144-42 |
| 07002-26 | 0.042 | 2.1 | 210 | 2.75 | 20.68 | 1/8" | 316 SS | Graphite | PTFE | -45~176℃ | 안 지나감 | 8000 | 07144-44 |
| 07002-27 | 0.084 | 4.2 | 420 | 2.75 | 20.68 | 1/8" | 316 SS | Graphite | PTFE | -45~176℃ | 안 지나감 | 8000 | 07144-47 |
| 73003-14 | 0.092 | 4.6 | 460 | 5.17 | 20.68 | 1/8" | 316 SS | PEEK | PTFE | -45~176℃ | 안 지나감 | 8000 | 73003-94 |
| 07002-14 | PPS | 07144-34 | |||||||||||
| 73004-00 | 0.261 | 13.05 | 1305 | 8.61 | 20.68 | 1/8" | 316 SS | PEEK | Viton | -45~176℃ | 지나감 | 10000 | 73004-80 |
| 73004-02 | 0.58 | 29 | 2900 | 8.61 | 20.68 | 1/8" | 316 SS | PEEK | Viton | -45~176℃ | 지나감 | 10000 | 73004-82 |
| 07003-02 | 5.17 | PPS | 07003-12 | ||||||||||
| 73004-04 | 1.17 | 58.5 | 5850 | 4.13 | 20.68 | 1/8" | 316 SS | PEEK | Viton | -45~176℃ | 지나감 | 10000 | 73004-84 |
| 07003-04 | PPS | 07003-14 | |||||||||||
